Барометър със стрелка

micro:bit + BME280 · числото става движение, а скалата - въпрос

В този проект ще построим барометър, чиято стрелка се движи по печатна полукръгла скала - серво „180°" мете точно половин оборот, затова скалата не е пълен циферблат. Ще видим как стрелка, преписана по учебник (980-1040 hPa), опира в края в София (~550 м надморска височина), и ще я поправим - смятайки новата скала от истинската височина, без да пипаме кода. Накрая ще мерим налягането три пъти през деня и ще открием, че не абсолютното число предсказва времето, а посоката: спада ли, идва промяна.

Част ABME280 е по шината IIC - не заема аналогов вход

Един сензор и една стрелка

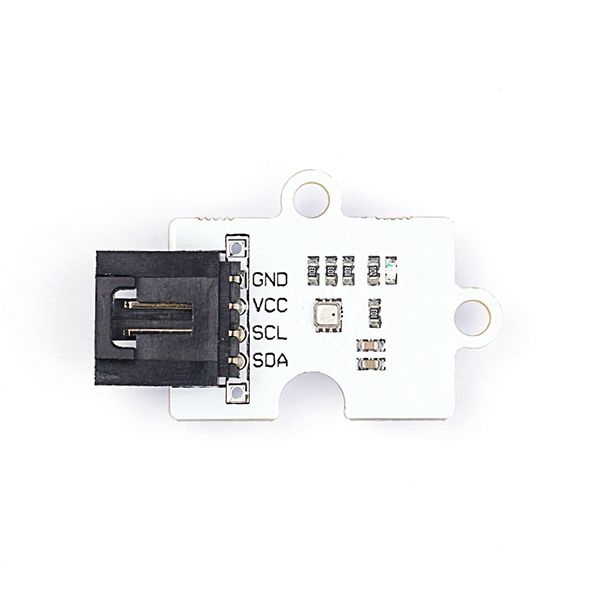

Сензор BME280

налягане, температура и влажност

hPa

IIC

виж в магазина →

IIC BME280 - налягане и температура · S1 серво със стрелката

Серво „180°" мете точно половин кръг. Затова скалата е полукръг, а не циферблат: кръгъл циферблат обещава движение, което уредът няма.

Част BСкалата е от учебника - за морското равнище

Стрелката опря. Кой е сгрешил?

Скалата 980-1040 hPa е преписана от учебника.

София е на ≈550 м. Налягането пада с около 1 hPa на всеки 8 метра височина, значи 1013 на морското равнище става ≈947 тук. Прогнозите дават налягане, ПРИВЕДЕНО към морското равнище - иначе Мусала и Бургас не биха се сравнявали.

CБлоковете се строят по един

Кодът стъпка по стъпка

Блоковете на PlanetX и neZha са на английски (разширенията нямат български превод); вградените блокове на MakeCode са преведени.

Част D⚠ числата са примерни - у вас ще са други

Не стойността, а посоката

Три измервания през деня - гледайте накъде върви.

Абсолютната стойност зависи от височината и почти не предсказва. Предсказва РАЗЛИКАТА: спадащо налягане носи облаци и валеж, растящо - прояснение. Затова стъпка a4 пази предишното измерване.

За учителяБарометър със стрелка

Какво носи урокът

✅ Сигурно

Налягането пада с ≈1 hPa на всеки ≈8 м височина.
BME280 връща абсолютно налягане на мястото си.
Серво „180°" мете половин оборот - оттам полукръглата скала.

⚠ Внимание

Числата в дял D са примерни, не измерени данни.
При първото завъртане „предишно" е 0 → първият цикъл винаги минава през „иначе". От второто сравнението е смислено. Кажете го на класа, вместо да се чудят защо е „ясно".
Скалата 940-970 е за София. При друга височина се сменя - и точно това е упражнението.
