Тревога при дим

micro:bit + MQ2 + MP3 модул - защо два канала на тревога

В този проект ще построим уред за тревога при дим с два независими канала - табелка на серво и звук от MP3 модул - и ще открием защо е нужен всеки от тях. Ще поднасяме загасена клечка кибрит на различни разстояния и ще видим, че прагът се хваща едва под 30 сантиметра, а не от другия край на стаята. После ще проверим четири ситуации в класа - всички гледат дъската, никой не гледа, шумна стая - и ще стане ясно, че нито каналът сам стига навсякъде, но заедно покриват слабостите си.

Част AАналогов сензор + сериен MP3 модул - два различни вида порт

Табелка и звук - не или-или

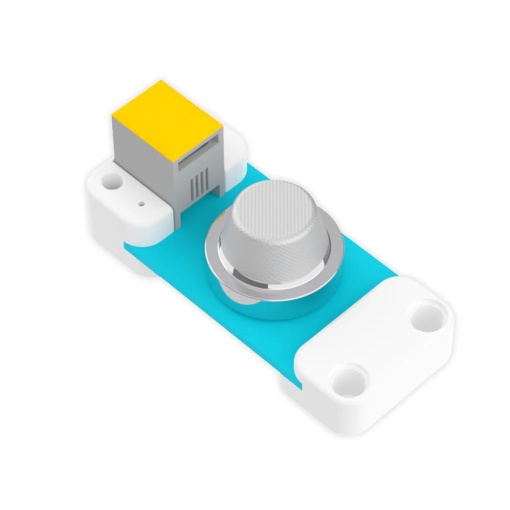

Сензор MQ2

колко дим има във въздуха

стойност, суров прочит

J1

виж в магазина →

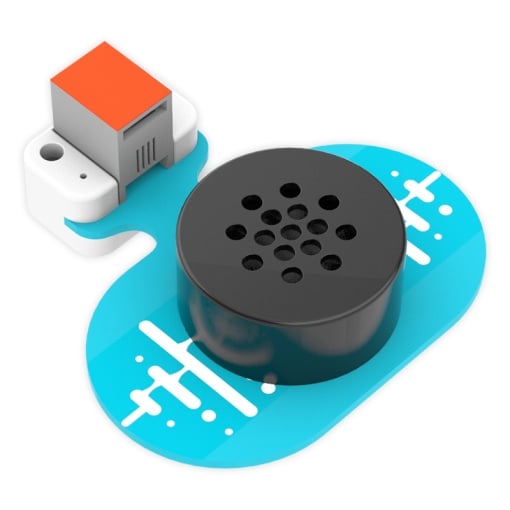

MP3 модул

звуковата тревога, докато табелката се вижда само отблизо

—

J2

виж в магазина →

J1 MQ2 - сензор за дим (аналогов - само J1 или J2) · S1 серво с табелката · J2 MP3 модул (сериен, зает изцяло за звука)

Двата канала не се дублират - табелката работи, само ако някой гледа натам; звукът работи от целия клас, дори с гръб към нея.

B⚠ числата са примерни - у вас ще са различни

Колко близо трябва да е димът

Загасена клечка кибрит, на различни разстояния от сензора.

Резултатът е важен сам по себе си: домашен детектор за дим на батерии реагира на много по-малки концентрации, защото е направен за точно тази задача. Този сензор е учебен, не сертифициран уред.

CБлоковете се строят по един

Кодът стъпка по стъпка

Блоковете на PlanetX и neZha са на английски (разширенията нямат български превод); вградените блокове на MakeCode са преведени.

D⚠ числата са примерни - направете си вашия опит

Кога само единият стига

Един и същ сигнал, четири различни ситуации в класа.

Истинските пожароизвестителни системи по същата причина комбинират светлина, звук и понякога вибрация - никой единичен канал не достига до всеки в помещението.

За учителяТревога при дим

Какво носи урокът

✅ Сигурно

MQ2 реагира на дим от близко разстояние, не от другия край на стаята.
MP3 модулът заема цялото серийно гнездо - не се комбинира с друг модул на същия порт.
Два независими канала на тревога покриват слабостите на всеки поотделно.

⚠ Внимание

Числата в дялове B и D са примерни - зависят от вида дим и въздушния поток.
Този сензор е учебен - НЕ замества сертифициран домашен детектор за дим.
Палете само с надзор на възрастен и в проветриво помещение.
