Умна оранжерия: табло за климата вътре

Строим умна оранжерия - и започваме с табло: един чип, два канала, единият бърз, другият бавен

Първи урок от цяла серия - оранжерия, която сама следи и после сама управлява климата си. Първият урок с БЪЛГАРСКИ сензорни блокове - досега сензорният блок беше английски насред българска програма.

✦защо ни трябва тази стъпка

От неведение до табло с числа

Историята дава на урока смисъл - учениците трябва да разберат ЗАЩО строим нещо, преди да видят КАК.

◆с какво се прави урокът

Комплектът

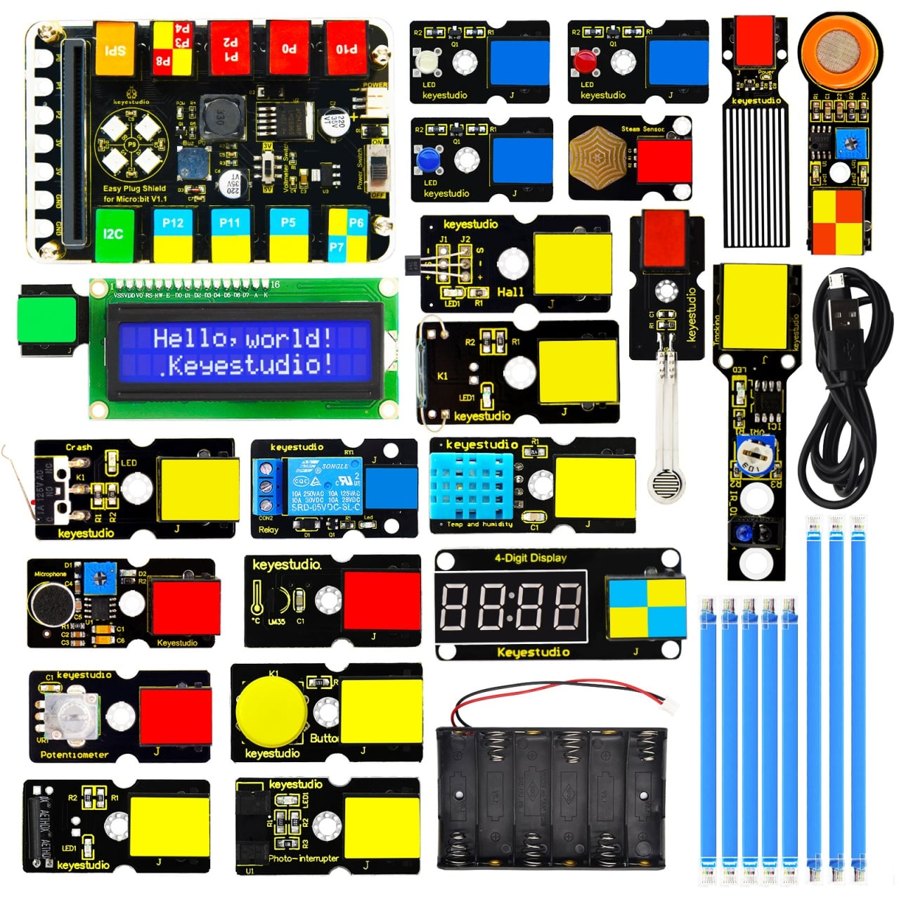

EASY PLUG - Голям сензорен стартов комплект за micro:bit

Артикул STM10006 · 69 € · RJ11, без жички и без запояване

виж комплекта в магазина →

Линкът отваря нов раздел, за да не изхвърли учителя от урока насред час.

Aкакво вадим от кутията

Три модула и един въпрос към всеки

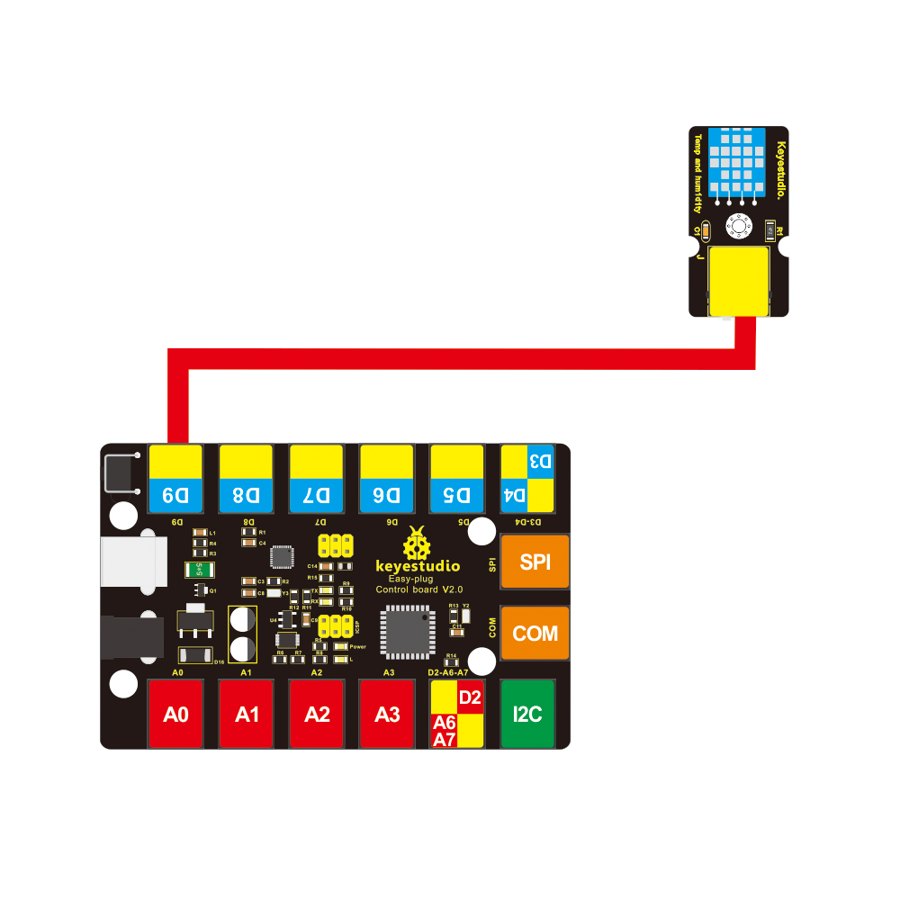

Сензор DHT11

цифров

температура и влажност - двете от един чип

°C и %

P0

Кое се променя по-бързо, когато дъхнеш - топлината или влагата?

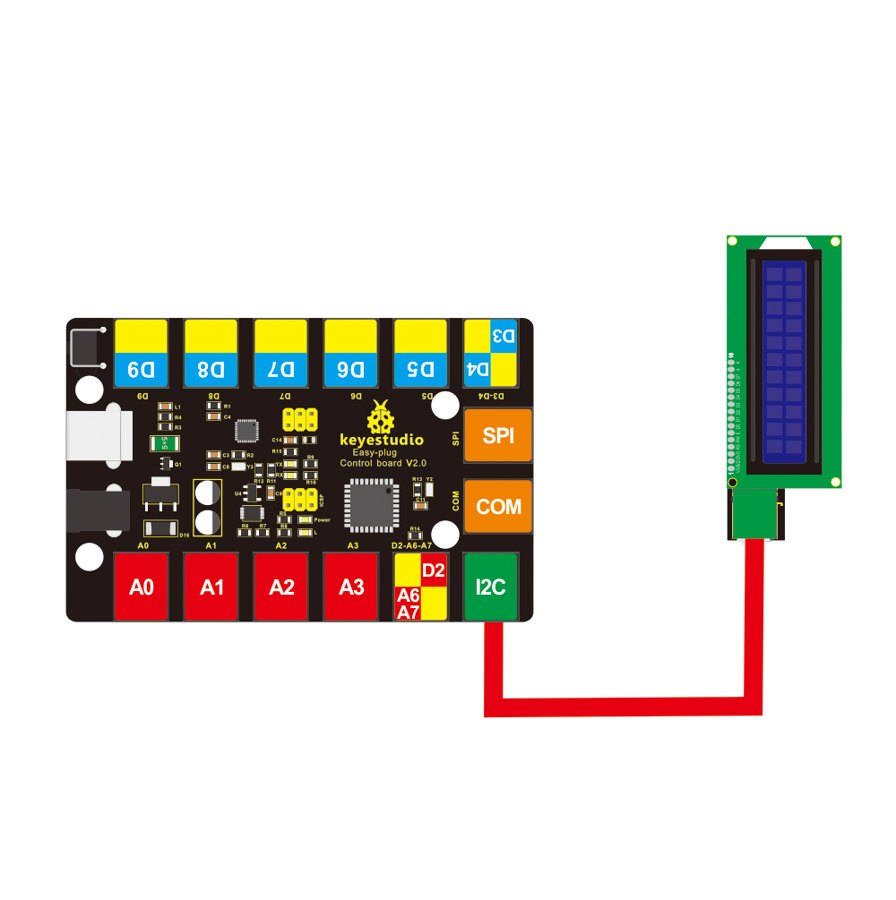

Екран LCD 1602

I2C

два реда по 16 знака

16×2 знака

I2C

Защо екранът не може да покаже „Температура“?

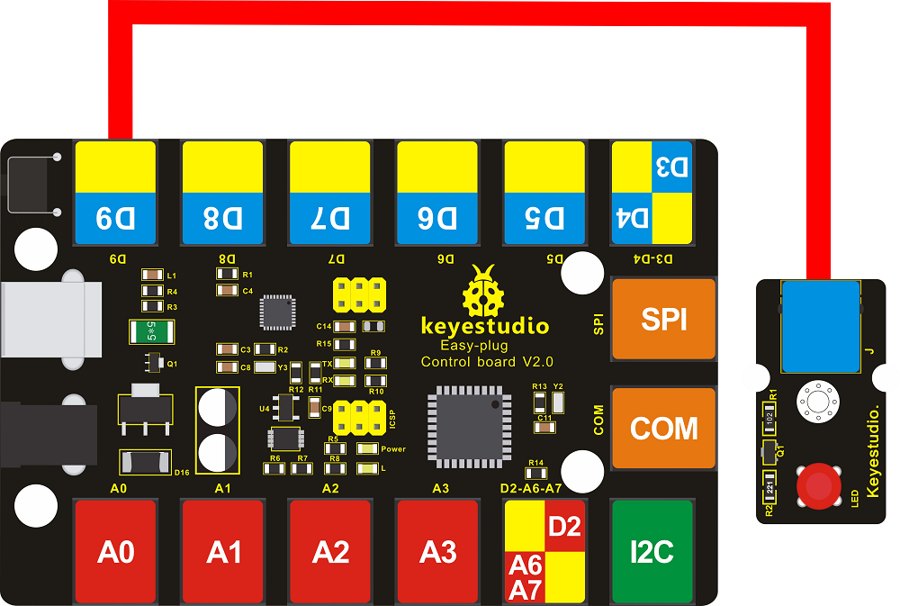

Светодиоден модул

цифров изход

свети или не свети - нищо повече

вкл. / изкл.

P2

Кога една лампа казва повече от число?

P0 сензор DHT11 (температура и влажност) · I2C екран LCD 1602 · P2 светодиоден модул

⚠ Кой RJ11 порт на шийлда на кой пин отговаря НЕ е описано в документацията на Keyestudio. Затова говорим за пинове (P0, P2), а не за номера на портове - допълва се, щом платката е на масата.

Bразиграйте го, преди да кодирате

Дъхни на сензора

температура

22

°C

бавен

влажност

45

%

бърз

Числата са ПРИМЕРНИ - урокът е в посоката и скоростта, не в стойностите. Влагата се вдига мигновено, защото дъхът НОСИ вода; градусите почти не мърдат, защото малко топъл въздух не сгрява целия сензор.

⚙без него блоковете ги няма

Блоковете идват от разширение

Сензорните блокове в този урок не са вградени в MakeCode. Те са от нашето разширение uchitel-easyplug - затова са на български. Добавя се веднъж на проект:

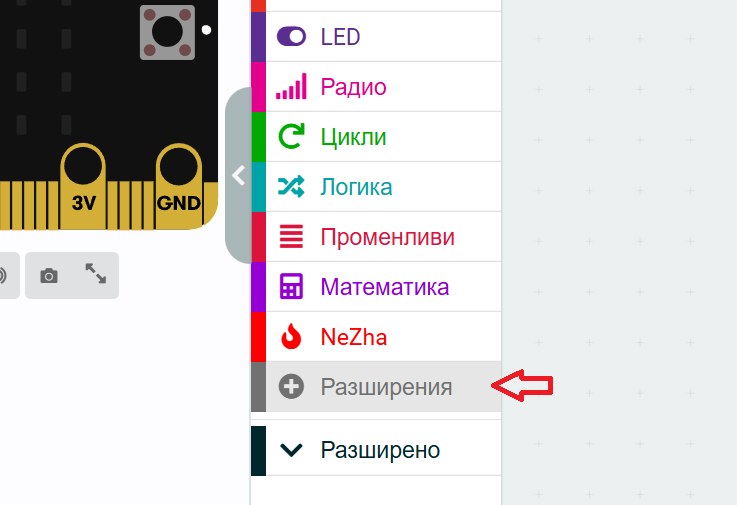

В MakeCode отвори проекта и цъкни ⚙ Настройки → Разширения.

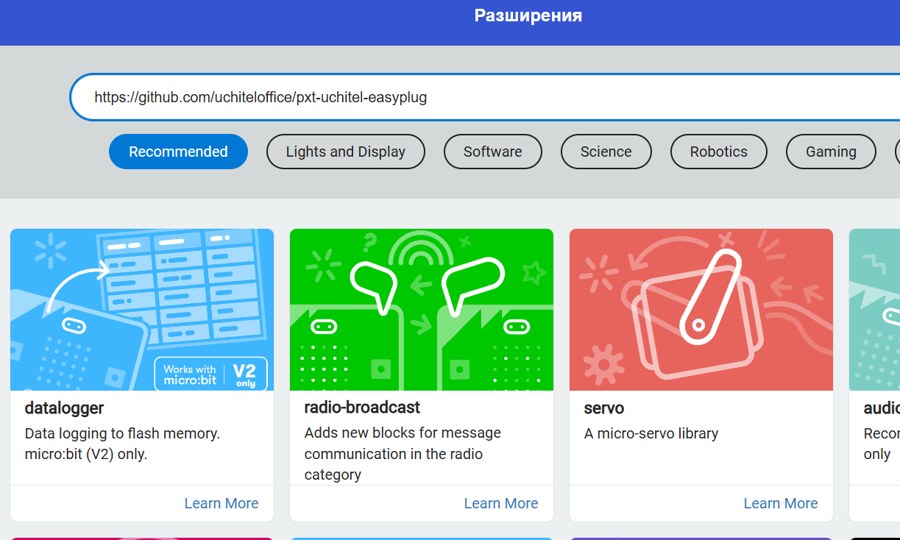

В полето за търсене постави адреса (не име - по име няма да се намери):
Цъкни намереното разширение uchitel-easyplug.
В палитрата се появява категория Учител - блоковете са там, на български.

https://github.com/uchiteloffice/pxt-uchitel-easyplug

⚠ Търси се с адреса, не с името - разширението не е в галерията на MakeCode. Версия за този урок: v0.1.1.

Ако разширението липсва, блоковете излизат сиви и програмата не тръгва. Това е първото, което се проверява при „не работи".

CПрограмата се СТРОИ по един блок, с обяснение защо

Кодът стъпка по стъпка

Блоковете са изцяло на български - и вградените, и сензорните. Това е първият урок в серията, в който няма нито една английска дума в програмата.

Dпрагът се НАМИРА, не се преписва

Кое число е „твърде влажно“ за вашата стая?

20 %45 %70 %90 %

светодиодът е изключен

Същият похват като в урока за CO2: прагът е РЕШЕНИЕ на класа, а не даденост от таблица. Ако двете числа излязат близки - стаята се проветрява добре и това само по себе си е резултат.

✎организация

За учителя

Комплект: EASY PLUG - Голям сензорен стартов комплект за micro:bit (STM10006)
Разширение: uchitel-easyplug · https://github.com/uchiteloffice/pxt-uchitel-easyplug
Пинове: P0 сензор DHT11 (температура и влажност) · I2C екран LCD 1602 · P2 светодиоден модул
Време: 40 минути · раздел B отнема 10 и носи откритието.
Предмети: ИТ/технологии (кодиране, условие) · човекът и природата (влажност, изпарение).

⚠ Екранът не пише кирилица. Вграденият шрифт е латиница - затова надписите са „Temp“ и „Vlaga“. Това е добър въпрос към класа, а не недостатък за криене.
⚠ EASY Plug (6P6C) и PlanetX (4P4C) не се кръстосват. По-тесният щепсел на PlanetX влиза в по-широкото гнездо, а разводката е различна - гори модул. Двете кутии не стоят на една маса.
⚠ Програмата не е пускана на истински хардуер. Рендерът е сверен, поведението - не.
