Колко близо е газта

micro:bit + MQ5 · урок за това колко ГРУБО мери евтин сензор

В този проект ще проверим колко грубо мери евтин газов сензор и защо не бива да му се вярва като на детектор за изтичане. Ще поднасяме незапалена запалка на 2, 10, 30 сантиметра и на метър разстояние и ще видим как сигналът пада драстично - на метър вече не се различава от фона. После ще сравним запалката със спирт, дезинфектант и маркер на едно и също разстояние и ще открием, че сензорът вдига почти същото число от всички - той не разпознава газ, само усеща „нещо горимо".

? запалката НЕ се пали
Част A⛔ това НЕ е детектор за изтичане на газ

Уред, който не разпознава газа

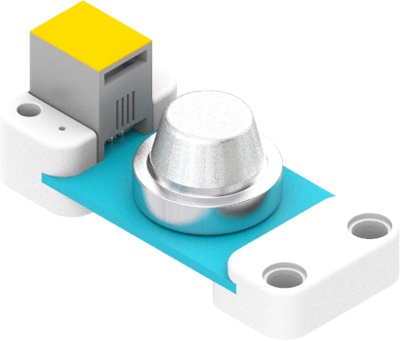

Газов сензор MQ5
Газов сензор MQ5
горими газове - БЕЗ разпознаване кой
сравнителна стойност
J1
виж в магазина →
J1 газов сензор MQ5 (аналогов - само J1 или J2)
В кода на разширението само „Co2“ обръща прочита; Co, Smoke и Alcohol връщат една и съща сурова стойност. Тоест уредът НЕ различава газове - мери само „има нещо горимо“.
B⚠ числата са примерни - у вас ще са други

Колко бързо изчезва сигналът

-до сензора2 см-на 10 см-на 30 см-на 1 метървръх на стойността
Незапалена запалка, поднесена за секунда на четири разстояния.
Газът се разрежда бързо. Затова истинските датчици се монтират на 30 см от уреда и на определена височина - според това дали газът е по-тежък или по-лек от въздуха.
CБлоковете се строят по един

Кодът стъпка по стъпка

блокове

Блоковете на PlanetX и neZha са на английски (разширенията нямат български превод); вградените блокове на MakeCode са преведени.
D⚠ числата са примерни - измерете ги у вас

Сензорът реагира на много неща

-чиста стаяфон-спиртдезинфектант-маркерборд-маркер-незапалена запалкавръх на стойността
Четири източника, все на 5 см от сензора.
Тук е поантата на целия урок: сензор без селективност вдига стойност от дезинфектант, маркер и парфюм. Истинският детектор струва друго именно защото различава.
За учителяКолко близо е газта

Какво носи урокът

✅ Сигурно

  • Блокът НЕ различава газове - Co, Smoke и Alcohol връщат едно и също.
  • Сигналът пада много бързо с разстоянието - на метър се губи във фона.
  • Сензорът иска 2-3 минути загряване, преди да значи каквото и да било.

⚠ Внимание

  • ⛔ Това НЕ е детектор за изтичане на газ и не бива да се представя за такъв. Без калибровка, без сертификат, без аларма при отпадане на захранването.
  • ⛔ Запалката НЕ се пали. Нищо горящо в опита.
  • Числата в дялове B и D са примерни.
