Вентилатор с въртяща се глава

Модел 21 от neZha Inventor's Kit · сглобяване и код стъпка по стъпка

В този проект ще сглобим истински осцилиращ вентилатор с два отделни бутона. Единият пуска и спира перката, а другият завърта главата напред-назад, но само докато перката работи - защото спрян вентилатор не бива да върти глава напразно. Двата механизма живеят в отделни, паралелни цикли, за да не закъснява реакцията на бутоните, докато главата довършва завъртането си.

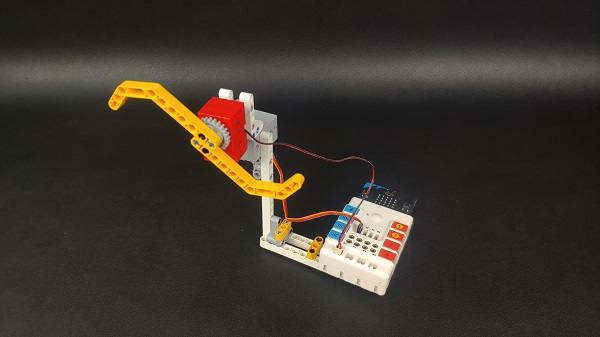

Вентилатор с въртяща се глава
Част AСписъкът е по инструкцията на производителя

Какво ни трябва?

  • Платка neZha × 1
  • micro:bit × 1
  • Мотор × 1
  • Серво 360° × 1
  • Тухлички - по сглобката
Извади само тези части - така сглобяването не се превръща в търсене.
Раздайте частите на групи ПРЕДИ часа. Търсенето в кутията изяжда повече време от самото сглобяване.
Част BОригиналните стъпки на производителя

Сглоби по стъпките

стъпка

⚠ „← Назад" е за сгрешено натискане. Ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.
Част CNezha breakout V1.2 · J1-J4 цифрови, M1-M4 мотори, S1-S4 серво

Кое къде се включва?

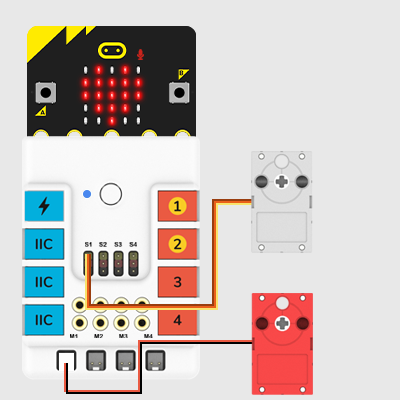

свързване
M1 мотор - перката · S1 серво 360° - главата
⚠ Грешен порт = кодът е верен, но нищо не работи. Това е причина №1 за „не става" в час. Проверката на кабелите отнема минута и спестява десет.
Част DТук се различаваме от инструкцията: програмата се СТРОИ, не се преписва

Кодът стъпка по стъпка

блокове

Всяка стъпка добавя по едно нещо и казва защо. Пускайте програмата СЛЕД всяка стъпка - детето вижда промяната, вместо да я приема на доверие.
За учителяОрганизация на часа

Как върви часът

1. Частите - преди звънеца. Разпределени по групи. Търсенето в кутията изяжда повече време от сглобяването.

2. Сглобяване по стъпки. Групите вървят с различна скорост - затова има „← Назад": връщате се на тяхната стъпка.

3. Кабелите - проверка ПРЕДИ ток. Грешен порт е причина №1 за „не работи".

4. Кодът - по един блок. Пускайте след всяка стъпка.

Портове: M1 мотор - перката · S1 серво 360° - главата

Откъде е моделът

Моделът е от neZha Inventor's Kit - снимките за сглобяване са на производителя на комплекта.

Кодът е наш. Оригиналната инструкция дава готовата програма наведнъж; тук тя се строи стъпка по стъпка, с обяснение защо се добавя всеки блок. Блоковете са на български.
