Аларма

Електронен комплект · лампата светва, когато охранителната жица се СКЪСА - принципът на всеки охранителен контур

Пет части и една тънка жица: докато жицата е цяла, лампата не свети; щом се скъса - светва. Обратната логика на обикновената верига и точно затова е аларма.

Аларма
Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Изолиран проводник1 бр.0,5 метра
2Транзистор BC 548 (или BC 547)1 бр.
3Резистор 6,8 kΩ1 бр.
4Фасонка E101 бр.
5Лампа 3,8 V / 0,07 A1 бр.
Инструменти: поялник 30 W · тинол · инструмент за оголване на проводник · клещи резачки. Номерата са същите като в схемите.
Един комплект стига за двойка ученици. Ако групите са повече от бройките, дайте им ЕДИН опит на група и после ги разменете - всяка група показва своя.
BСхемите са на производителя · заглавията и въпросите са наши

Знаците, с които се чертае схема

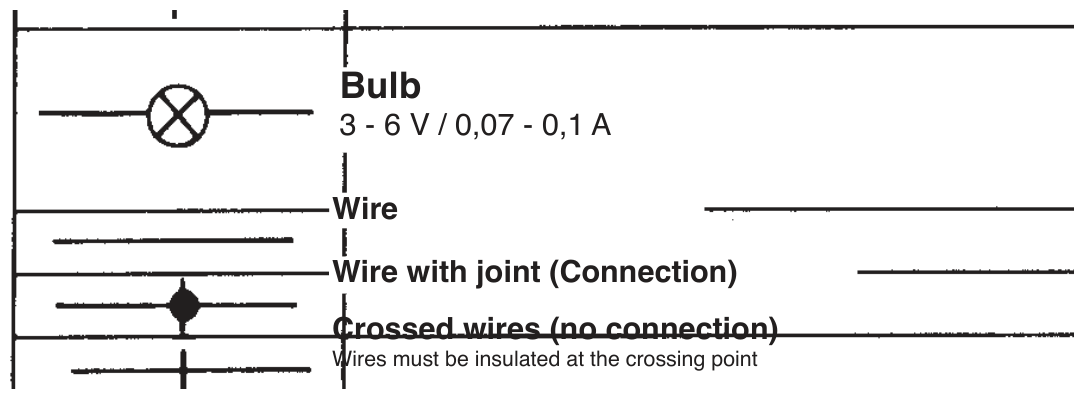

легендата на символите
легендата на символите
Лампа · проводник · проводник с връзка (точка) · кръстосани проводници без връзка.
Кои два проводника са свързани и кои само се пресичат?
В инструкцията има и втора бележка на същото място: при кръстосване проводниците трябва да са ИЗОЛИРАНИ. На чертежа е знак, на масата е истинска изолация.
BСхемите са на производителя · заглавията и въпросите са наши

Три извода, които не си приличат

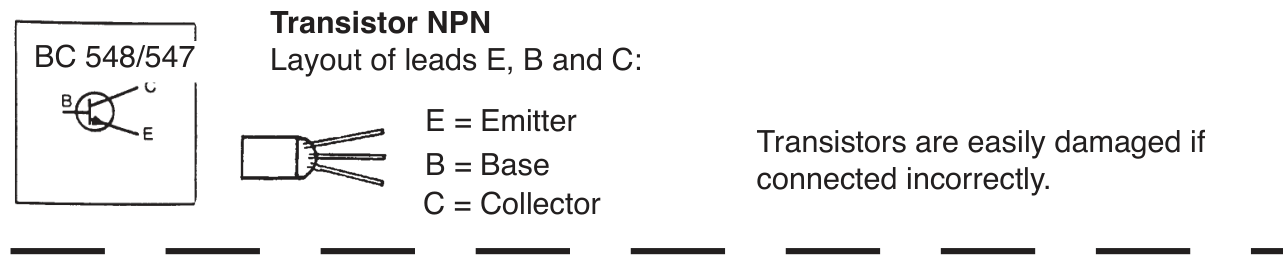

изводите на BC 548/547
изводите на BC 548/547
E = емитер · B = база · C = колектор.
Как ще познаем кой извод кой е, като всички изглеждат еднакво?
В инструкцията пише направо: транзисторът се поврежда лесно при грешно свързване. Проверката е преди поялника.
BСхемите са на производителя · заглавията и въпросите са наши

Резисторът няма надпис

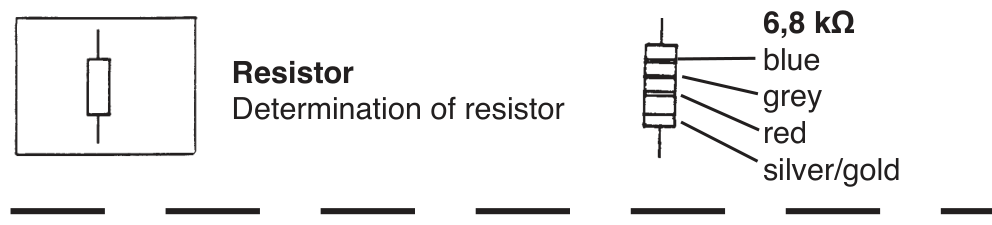

цветният код на 6,8 kΩ
цветният код на 6,8 kΩ
6,8 kΩ = синьо · сиво · червено · сребърно/златно.
Как ще познаем, че резисторът е точно 6,8 kΩ?
Четвъртият пръстен е допускът и се чете ПОСЛЕДЕН - оттам се разбира откъде се брои. Прочетен наобратно, кодът дава съвсем друга стойност.
CСхемите са на производителя · заглавията и въпросите са наши

Лампата не свети. И това е правилно

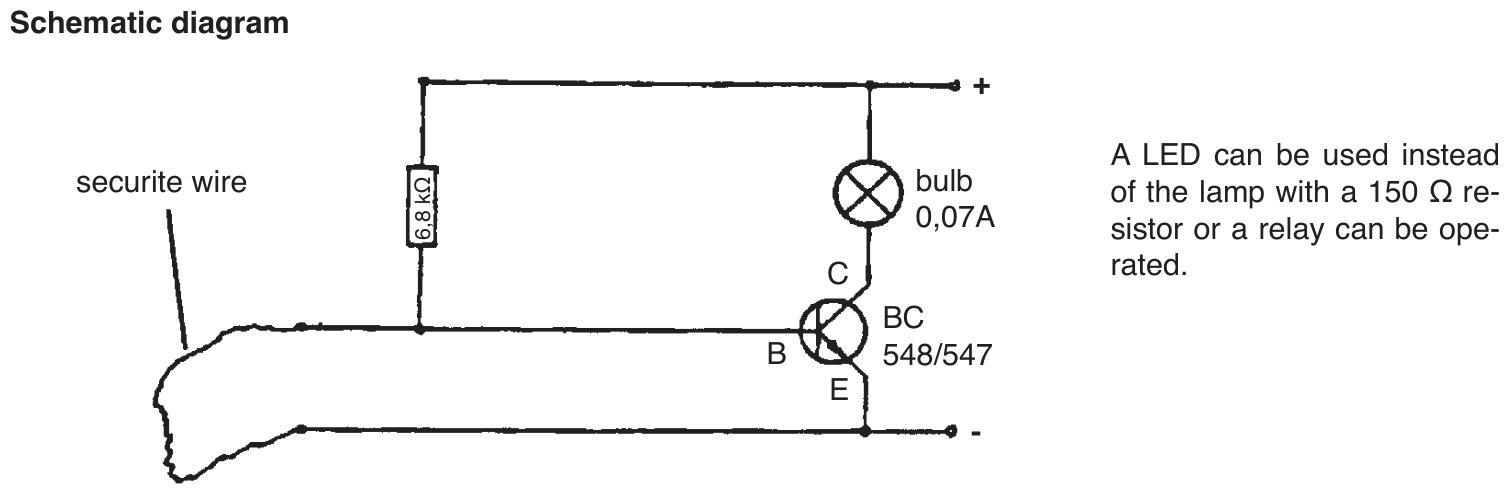

принципната схема с охранителната жица
принципната схема с охранителната жица
Тънката охранителна жица свързва базата на транзистора с минуса.
Кога ще светне лампата - при затваряне или при скъсване на жицата?
Обратната логика е цялата поанта. Ако алармата светеше при ЗАТВАРЯНЕ на верига, крадецът щеше просто да пререже кабела и да я изключи. Затова охранителните контури се правят така, че прекъсването е тревога.
CСхемите са на производителя · заглавията и въпросите са наши

Същата схема, друг монтаж

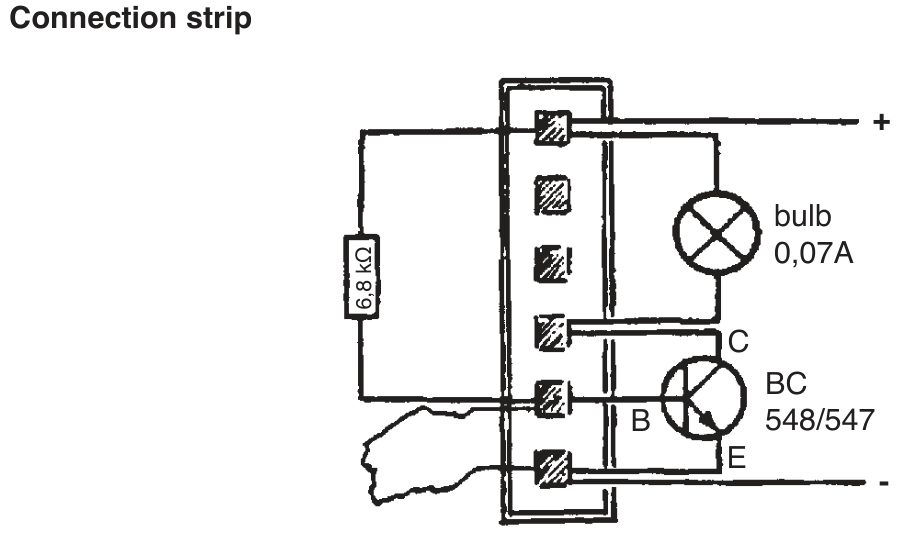

същата схема на клемна лайсна
същата схема на клемна лайсна
Клемна лайсна вместо платка - елементите се затягат с винт.
Кое остава същото и кое се променя спрямо принципната схема?
Разликата между принципна и монтажна схема: едната казва кое с кое е свързано, другата - къде стои физически. Същият урок като при мигача (110.040).
За учителяОрганизация · какво учи комплектът

Как върви работата

1. Обратната логика е урокът. Обикновената верига свети, когато я затвориш. Тази свети, когато я СКЪСАШ. Ако това се каже наготово, поантата се губи - оставете класа да го открие на слайда със схемата.

2. Първият час е четене на схема, вторият - запояване. Платката, батерията и поялникът не са в комплекта.

3. Без поялници? Същата схема е опит „аларма" в „17 основни експеримента" (118.381) - на макетна платка, за минути.

4. Демонстрацията, която се помни: опънете жицата през вратата на кабинета и я скъсайте при влизане.

⚠ Внимание: В кутията няма платка, батерия и поялник. Трябват основа за монтаж, батерия 4,5 V и поялник 30 W. ⚠ Запояване: подложка, стойка за поялника, проветряване. Възраст 13+, под надзор.

Какво учи комплектът

Транзисторът е ключ, управляван от жицата. Докато жицата е цяла, тя отвежда тока от базата към минуса и транзисторът е затворен. Скъсването пуска този ток през базата - транзисторът отваря и лампата светва.

Затова е аларма, а не лампа. Охранителните контури работят точно така: скъсаният кабел е ТРЕВОГА. При обратната логика (свети при затваряне) прерязаният кабел просто изключва алармата - и никой не разбира.

Вместо лампа може светодиод с резистор 150 Ω или реле - тогава алармата може да включва звънец или сирена.

Схемите и комплектът са на производителя. Българските заглавия, указания и въпросите към класа са наши.
