Автомобил от бутилка

Автомобил от бутилка

Конструктор OPITEC 117.570 · количка от празна бутилка, чийто мотор не върти колелата, а перка
Цъкни модела, за да започнеш
Дял AСписък по инструкцията на OPITEC 117.570

Какво има в комплекта?

1Мотор1 бр.
2Монтажен проводник, червен1 бр.500 mm
3Метална ос2 бр.95×3
4Кобилков превключвател1 бр.15×10,5
5Поставка за батерии1 бр.
6Колело4 бр.ø37
7Перка с 4 перки1 бр.~ø60
8PVC тръбичка, прозрачна1 бр.ø4/6
Номерата са същите като в чертежите — там частите се назовават само с номер.
Раздайте частите по групи ПРЕДИ звънеца. Търсенето в кутията изяжда повече време от самото сглобяване.
Дял AИнструментите са от инструкцията на производителя

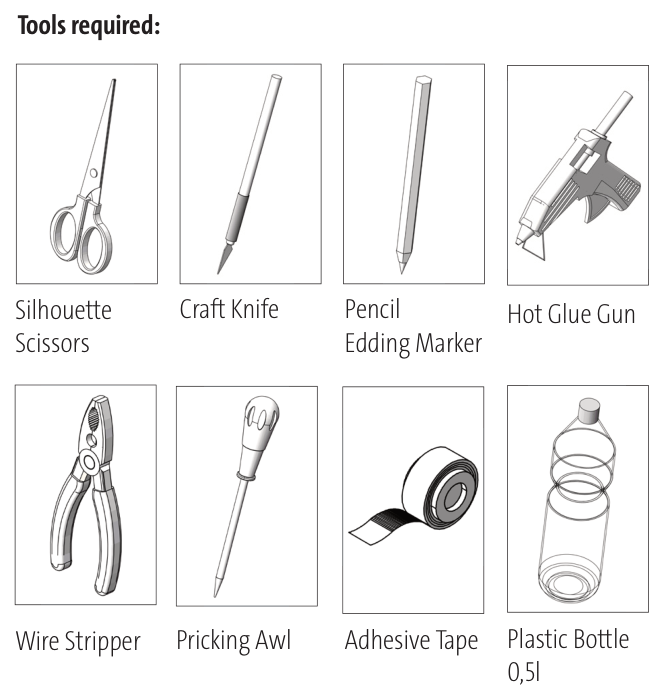

С какво ще работим

инструменти
ножица за фигурно изрязване · макетен нож · молив или перманентен маркер · силиконов пистолет · инструмент за оголване на проводник · шило · тиксо
⚠ Безопасност. Бутилката (0,5 л) и батериите не са в комплекта — донасят се предварително. Реже се с макетен нож и се работи с топъл силикон: и двете под надзор. Ръбовете на изрязаната бутилка са остри — заглаждат се с тиксо. Дребни части — не за деца под 3 години
⚠ Открит пламък в класната стая: далеч от хартия и коси, метална подложка под свещта, кибрит у учителя.
Дял BЧертежите са на OPITEC · заглавията и указанията са наши

Сглоби по стъпките

стъпка


В чертежите на производителя червеното е частта, която се добавя на тази стъпка — кажете го на класа веднъж и после само сочите.
⚠ Стъпки 4, 5 и 6 са ТРИ варианта на едно и също съединение. Групата избира ЕДИН. „← Назад" е за сгрешено натискане: ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.
Дял CЧертежите са на производителя

Перката бута въздуха назад. Накъде тръгва колата?

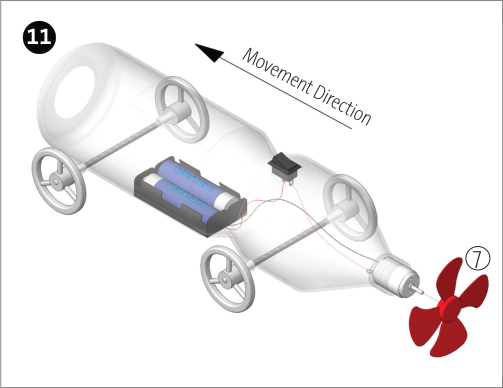

стрелката на производителя показва посоката на движение
стрелката на производителя показва посоката на движение
Перката е отзад и духа назад.
Не казвайте „трети закон на Нютон" сега. Първо класът описва двете посоки — въздух назад, кола напред. Терминът идва в учителския лист.
Дял CЧертежите са на производителя

Кое я движи — колелата или въздухът?

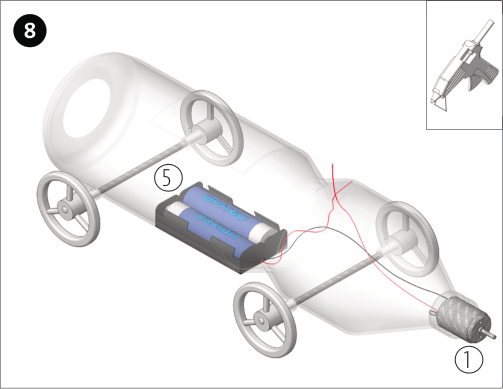

моторът е залепен в бутилката
моторът е залепен в бутилката
осите минават свободно през дупките
осите минават свободно през дупките
Моторът е свързан само с перката. Осите не са свързани с нищо.
Тук е разликата с истинската кола: при нея моторът върти колелата и те бутат пътя. Тази количка не се отблъсква от пътя, а от въздуха — както лодка с витло или самолет.
Дял CЧертежите са на производителя

Измерете и сравнете

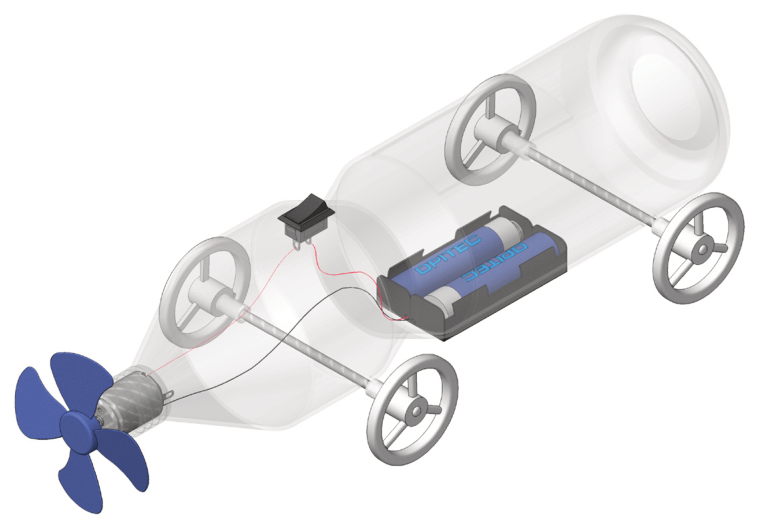

готовата количка
готовата количка
Колко секунди ѝ трябват, за да измине 2 метра? Пробвайте по гладък под и по килим.
Оттук: какво ще стане, ако перката се обърне наопаки? А ако колелата се намажат? Двата въпроса водят към триене и към посока на тягата.
За учителяОрганизация на часа · физиката зад модела

Как върви часът

1. Частите — преди звънеца. Разпределени по групи и подредени по номер.

2. Сглобяване по стъпки. Стъпки 4–6 са три варианта на кръстачката — групата избира един. Кой е най-здрав и кой най-лесен е готов разговор за час по технологии.

3. Пламъкът е последен. Свещта се пали чак на изпитването (стъпка 13) и на наблюденията.

4. Наблюденията — след като моделът работи. Първо какво се промени, после защо.

⚠ Безопасност: открит пламък, рязане и пробиване. Възраст 10+ (под надзор — нож и топъл силикон). Не е играчка за деца под 3 години
Време за сглобяване: около 2 учебни часа (наша оценка — производителят не дава време) по производител — значи два учебни часа плюс довършване, не един.

Физиката зад модела

Биметалната пружина е от две слепени метални ленти. При нагряване единият метал се удължава повече от другия, но двата не могат да се плъзгат — затова лентата се извива така, че по-малко разширяващият се метал остава от вътрешната страна на дъгата. При изстиване се изправя.

Защо се ЛЮЛЕЕ, а не застива наклонена: накланянето измества пружината изпод пламъка. Тя изстива, изправя се и люлката пада обратно — пружината пак застава над пламъка. Движението само си изключва отоплението; същият цикъл е и в мигача на колата.

Учебна програма: Физика и астрономия, 7. клас (сили и движение) · Технологии и предприемачество · екология и рециклиране.

Същият принцип работи в термостатите, в мигачите на колите и в пожарните датчици.

Моделът е OPITEC 117.570 — чертежите за сглобяване са на производителя на комплекта. Заглавията на стъпките, указанията и наблюденията са наши.
