Комплект · макет на жилище с истинска инсталация: ръчно изработени ключове, план на трасето и стълбищна схема

Макет на жилище с четири стаи, в което ученикът сам изработва ключовете от бронзова лента и окабелява осветлението по план. Тук се учи разликата между монтажен и функционален план и как една лампа се пали от два ключа.

Домашна електрическа инсталация
Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Основа - шперплат1 бр.8×300×400 mm
2Мебели - печатна хартия1 бр.
3Стени - печатна хартия1 бр.
4Бронзова лента за ключовете2 бр.0,2×5,5×250 mm
5Лампи E1010 бр.
6Фасонки E1010 бр.
7Кабел за инсталацията2 бр.2000 mm
8Щипка тип „крокодил" за батерията1 бр.
9Кабарчета - контактитекомплект
Инструменти: поялник · тинол · инструмент за оголване · клещи · ножица · шило · лепило. Номерата са същите като в схемите.
Един комплект стига за двойка ученици. Ако групите са повече от бройките, дайте им ЕДИН опит на група и после ги разменете - всяка група показва своя.
BЧертежите са на производителя · заглавията и въпросите са наши

Четири стаи върху една дъска

разпределението по размери
разпределението по размери

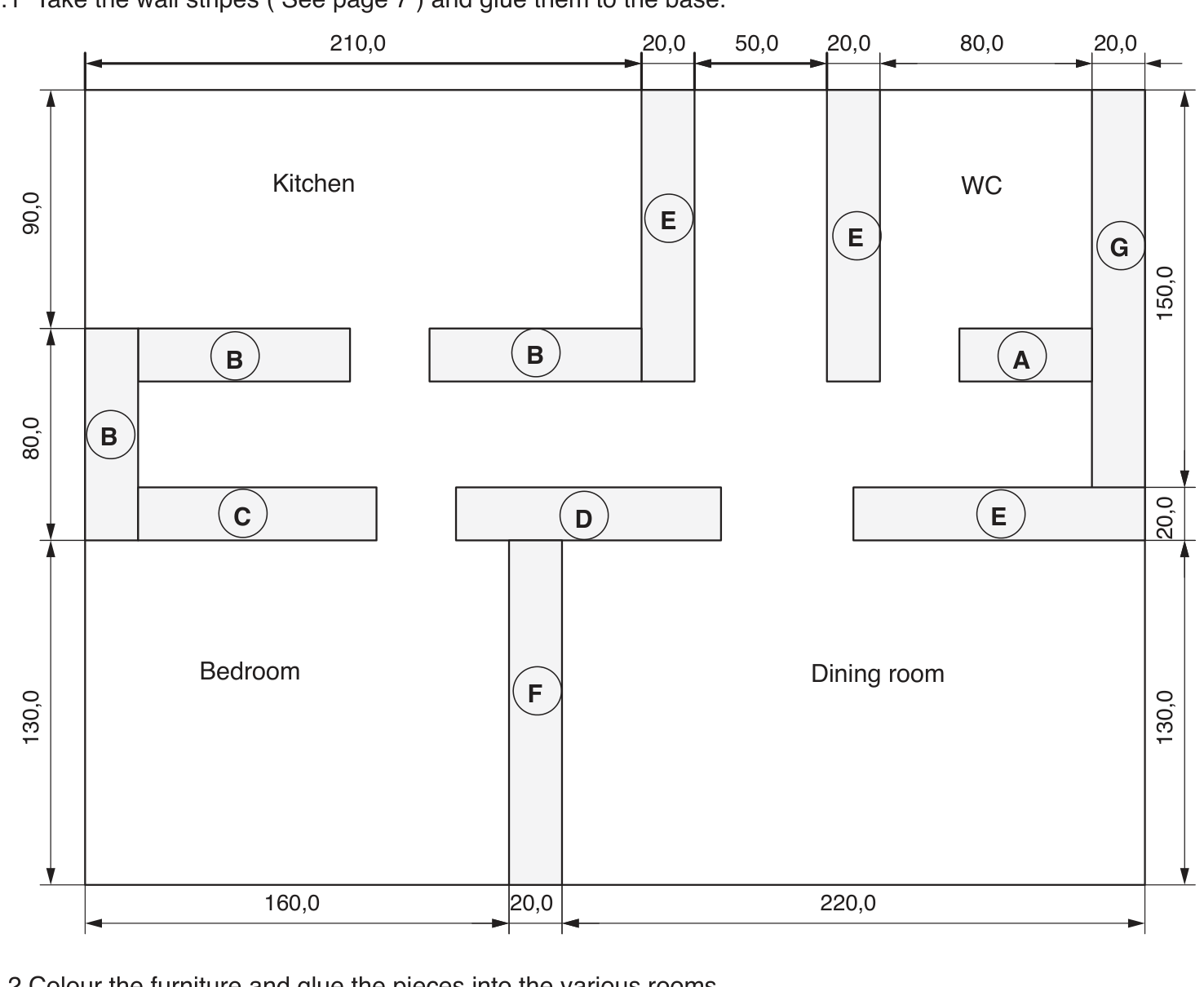

Хартиените стени се лепят по чертежа: кухня, спалня, баня и дневна.
Защо размерите на стените са дадени, щом планът е само предложение?
Производителят изрично казва, че планът е предложение. Групата може да си направи свое жилище - стига да ѝ стигнат стените и десетте лампи.
BЧертежите са на производителя · заглавията и въпросите са наши

Мебелите казват коя стая е коя

мебелите за изрязване
мебелите за изрязване

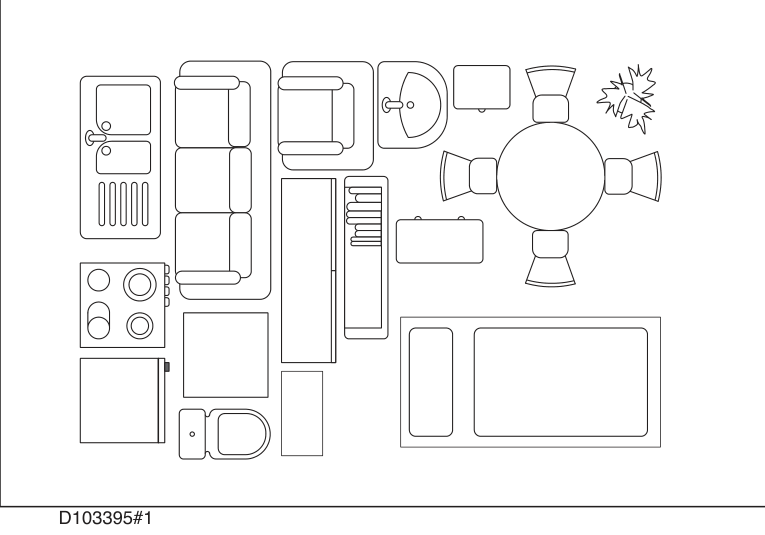

Оцветете и залепете мебелите по стаите.
Защо изобщо са нужни мебели на един електрически макет?
Това не е украса: осветлението се планира според употребата на стаята - над масата, до леглото, при вратата. Оттук започва планирането в дял C.
CЧертежите са на производителя · заглавията и въпросите са наши

Знаците, с които се чертае инсталация

символите на инсталацията
символите на инсталацията

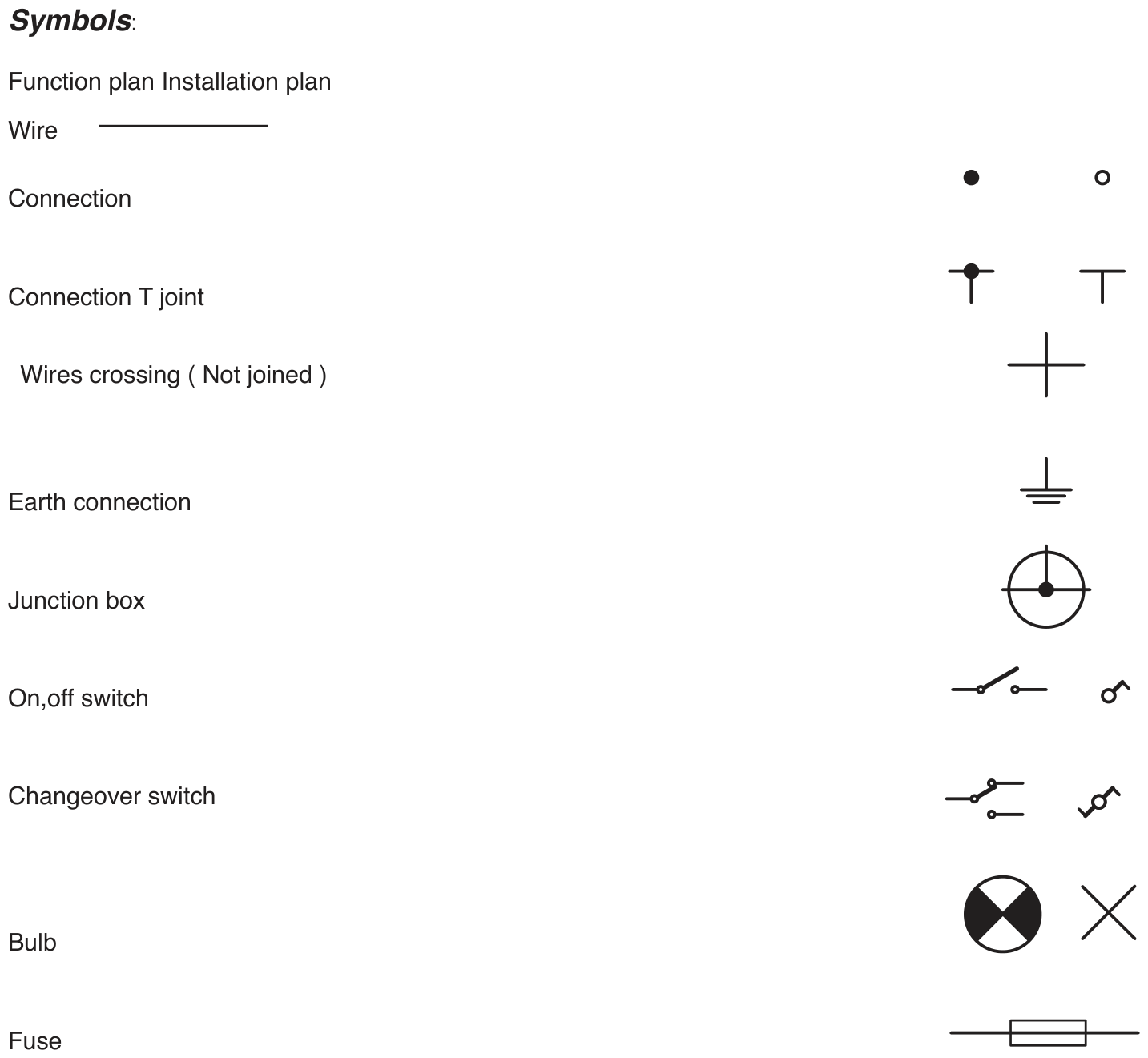

Проводник · връзка · Т-връзка · кръстосани без връзка · заземяване · разклонителна кутия · ключ · девиаторен ключ · лампа · предпазител.
Кои два знака си приличат най-много и какво ги различава?
Същият капан като при мигача (110.040), но тук е по-опасен: на план с десет лампи една сгрешена връзка се търси дълго. Знакът за заземяване се въвежда сега - в макета го няма, но в истинската инсталация е задължителен.
CЧертежите са на производителя · заглавията и въпросите са наши

Един и същ апартамент, два чертежа

монтажен план (вляво) и функционален (вдясно)
монтажен план (вляво) и функционален (вдясно)

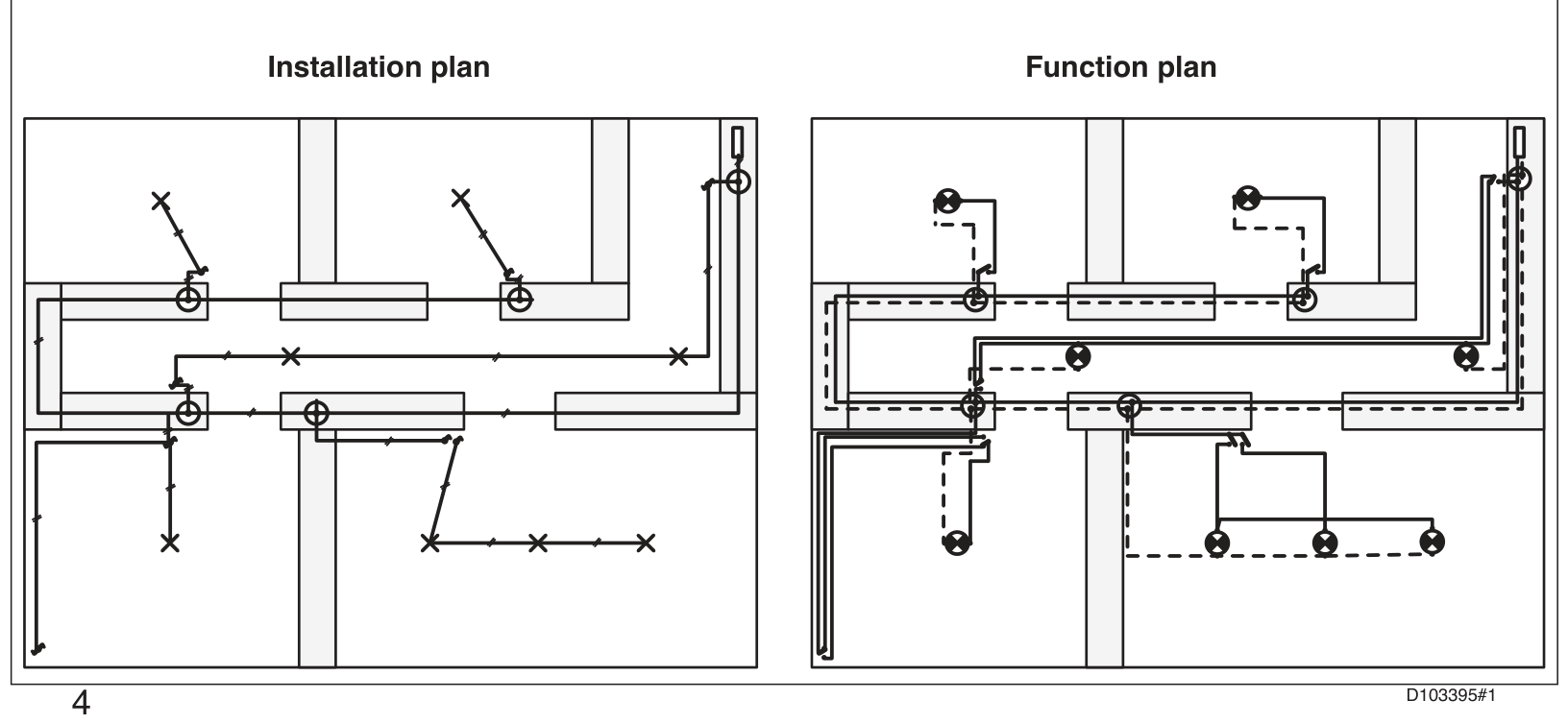

Монтажният показва къде минава трасето. Функционалният показва кое с кое е свързано.
Защо на електротехника му трябват и двата чертежа?
Ако имате време само за едно нещо от този комплект, нека е този слайд. Разликата между „къде минава" и „какво е свързано" е основната мисъл на цялата електротехника - и се вижда наведнъж, защото двата плана са на едно и също жилище.
DЧертежите са на производителя · заглавията и въпросите са наши

Ключът се прави от парче ламарина

изрязване и огъване на лентата
изрязване и огъване на лентата

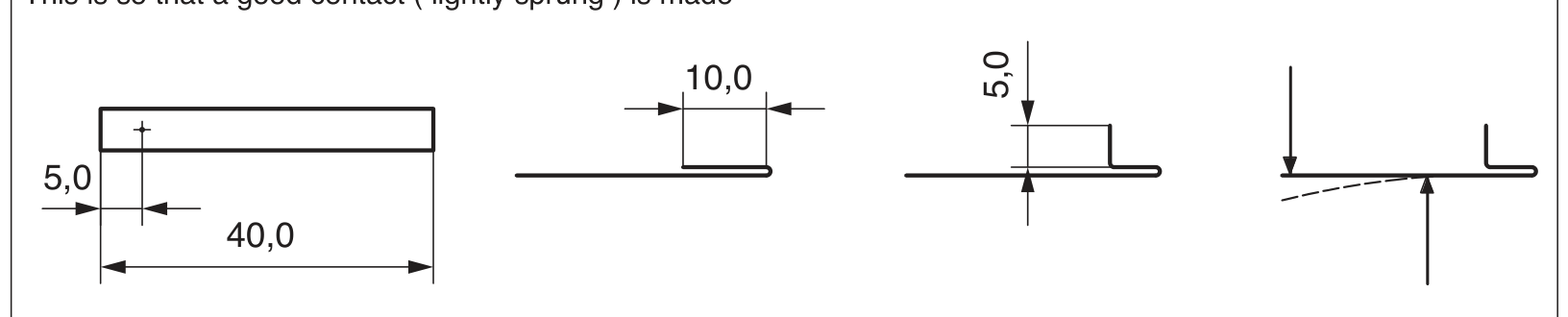

Осем парчета по 40 mm от бронзовата лента, отвор ø1 mm на 5 mm от края, после се огъват по чертежа.
Защо лентата се огъва, вместо да остане права?
Контактът се прави от натиск, а не от допир. Затова всеки истински ключ щрака: пружина го притиска в крайното положение.
DЧертежите са на производителя · заглавията и въпросите са наши

Девиаторният ключ - с две положения

обикновен ключ (вляво) и девиаторен (вдясно)
обикновен ключ (вляво) и девиаторен (вдясно)

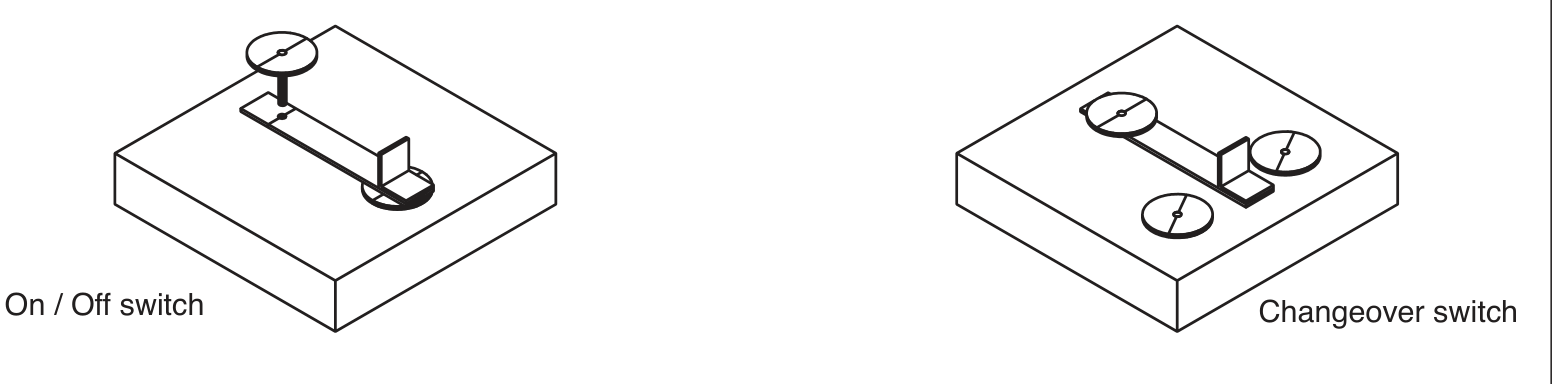

Обикновеният ключ свързва или прекъсва. Девиаторният превключва между два контакта.
Как една лампа се пали и от вратата, и от леглото?
Това е стълбищна схема. Има я във всяко стълбище и в почти всяка спалня, а почти никой ученик не се е замислял как работи. Тук я прави със собствените си ръце.
DЧертежите са на производителя · заглавията и въпросите са наши

Как се държи лампата

фасонката се държи от кабарчета
фасонката се държи от кабарчета

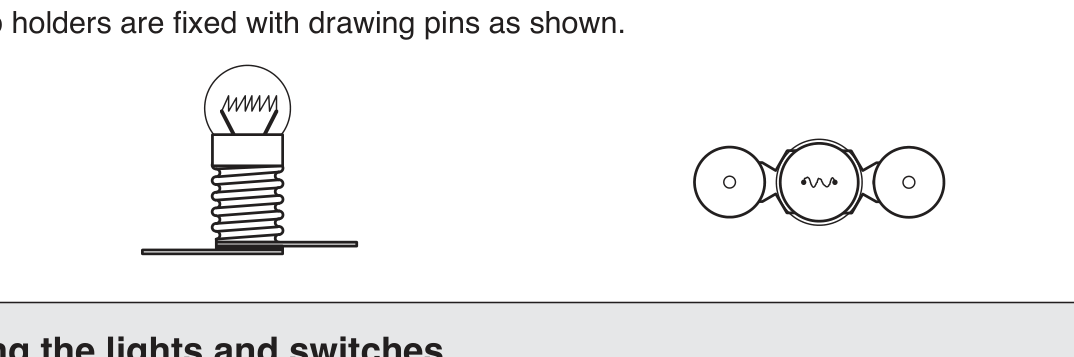

Фасонките се захващат с кабарчета - те са и контактите.
Кабарчето държи фасонката. Каква е втората му работа?
Оттук нататък всяко кабарче на макета е клема. На всяко съединение отиват по две кабарчета, включително на батерията.
EЧертежите са на производителя · заглавията и въпросите са наши

Къде застава всяко нещо

къде застава всеки ключ и всяка лампа
къде застава всеки ключ и всяка лампа

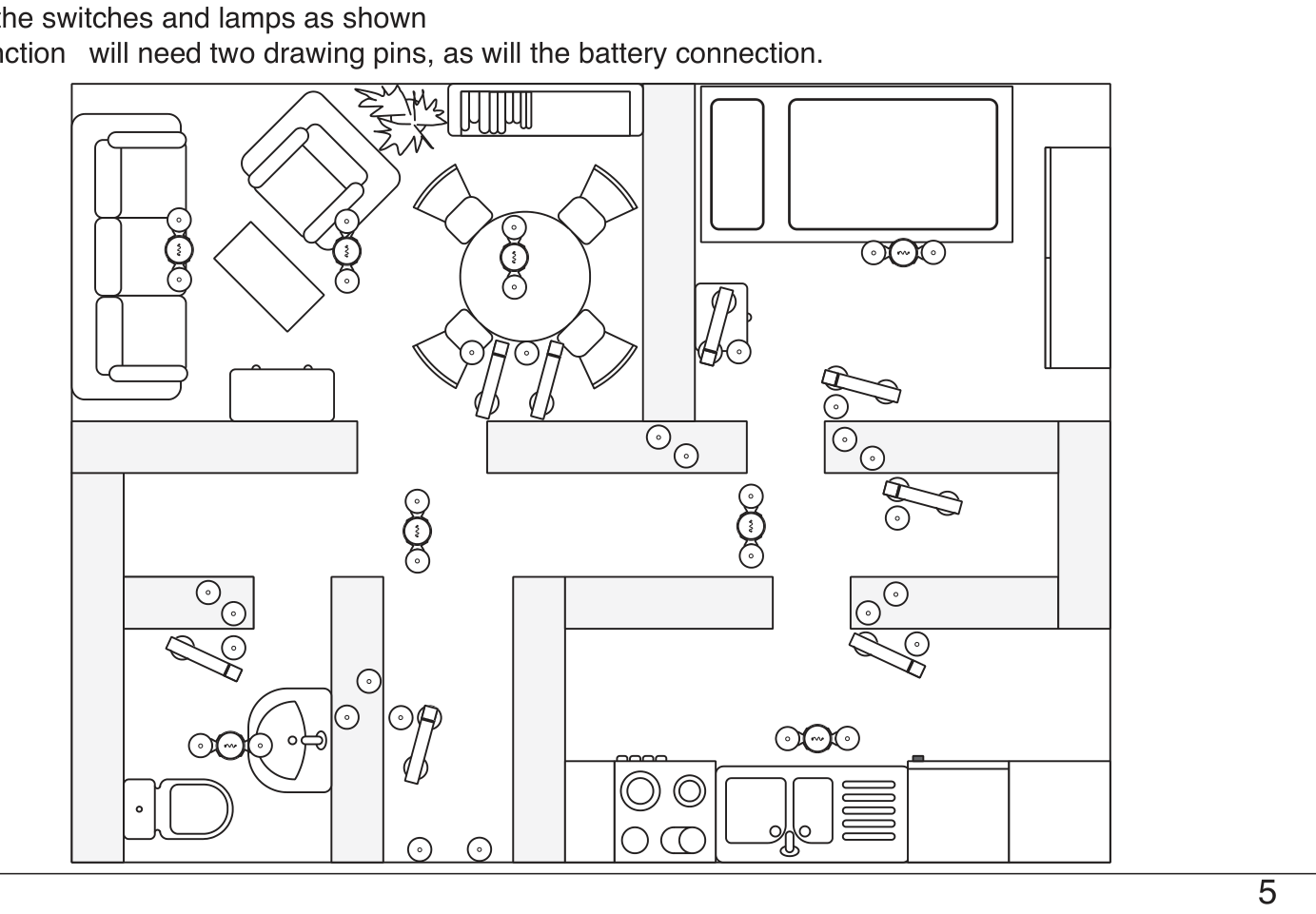

Ключовете и лампите се разполагат по плана; на всяко съединение - по две кабарчета.
Къде е мястото на ключа в една стая - и защо точно там?
Добър момент да се погледне класната стая: къде са ключовете, къде са лампите, колко ключа има за колко лампи. Макетът става разбираем, когато се сравни с истинска стая.
EЧертежите са на производителя · заглавията и въпросите са наши

Плюсът е плътна линия

цялото трасе
цялото трасе

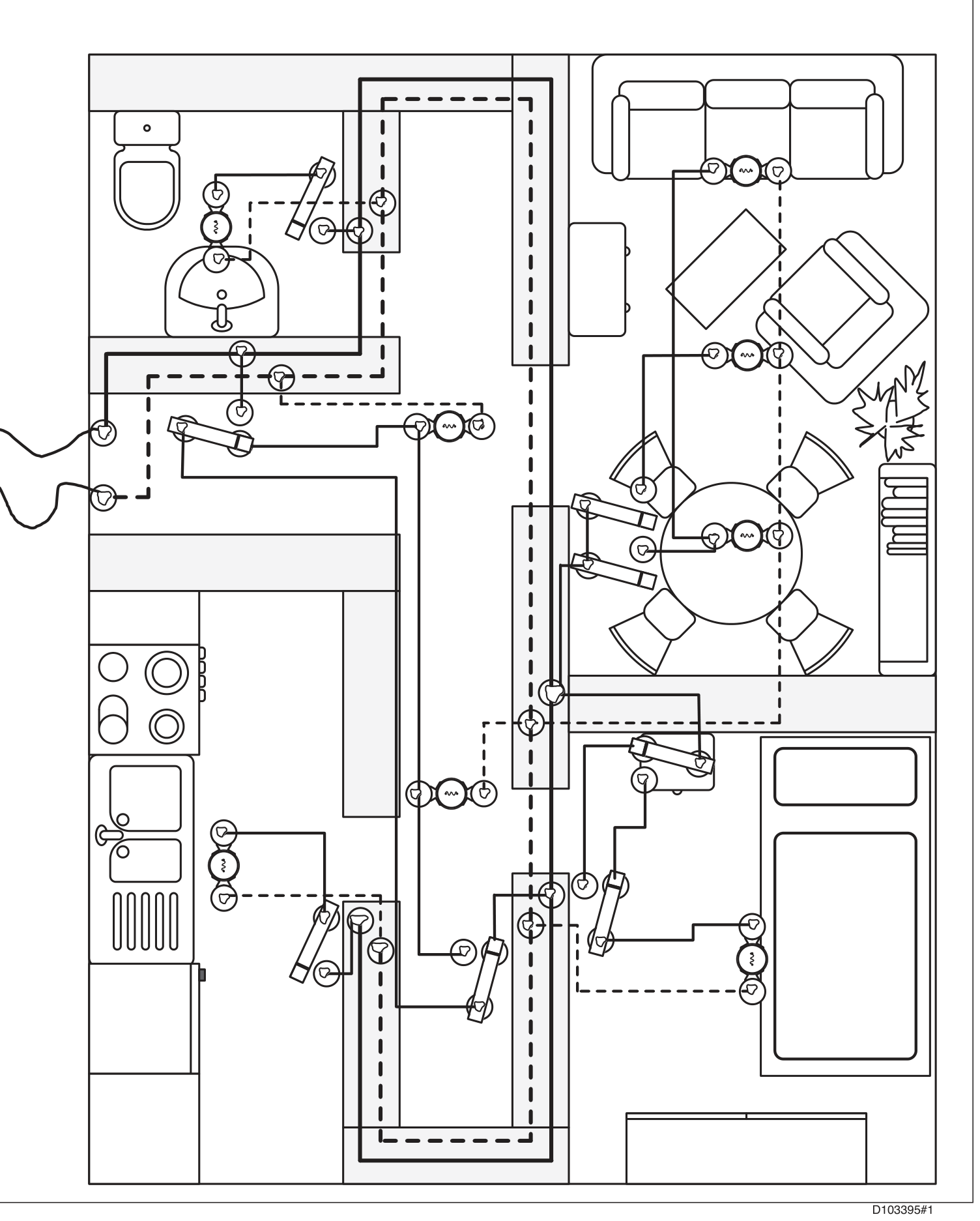

Положителните проводници се чертаят с плътна линия, отрицателните - с прекъсната. Двата цвята кабел следват същото.
Защо трасето се чертае с два различни вида линия?
Уговорката „плътно = плюс, прекъснато = минус" се въвежда веднъж и се спазва до края. Същото прави и цветът на кабела в истинската инсталация - затова фазата и нулата имат закован цвят.
За учителяОрганизация · какво учи комплектът

Как върви работата

1. Това е дълъг проект. 4-6 часа: стени и мебели · план на инсталацията · изработка на ключовете · окабеляване и проверка. Всеки дял е отделен час.

2. Планът е ПРЕДИ дупките. Дял C нарочно стои преди изработката: първо се чертае, после се реже. Точно това е редът и при истинска инсталация.

3. Планът в комплекта е ПРЕДЛОЖЕНИЕ. Производителят го казва направо - стаите може да се разпределят другояче. Групата, която начертае свой план, учи повече от групата, която преписва.

4. Проверявайте по клонки. Всяка стая се проверява веднага след окабеляване. Търсенето на грешка в готов макет с десет лампи изяжда цял час.

⚠ Внимание: Батерията (4,5 V) и поялникът не са в комплекта. Контактите са кабарчета, а краищата на кабелите се покриват с тинол и се запояват към тях. ⚠ Работи се само с батерия - никога с напрежение от мрежата. Горещ поялник: подложка, стойка, проветряване. Възраст 13+, под надзор.

Какво учи комплектът

Стълбищната схема (една лампа, два ключа, две места) е сърцевината на комплекта. Такъв ключ има във всяко стълбище и в почти всяка спалня - и почти никой ученик не се е замислял как една лампа се пали от две места.

Монтажен и функционален план са двата чертежа, с които работи електротехникът: единият казва КЪДЕ минава трасето, другият - КОЕ с КОЕ е свързано.

Плюсът е плътна линия, минусът - прекъсната. Тази уговорка се въвежда на плана и се спазва до края; без нея чертежът с десет лампи е неразбираем.

Ключът е пружина. Бронзовата лента се огъва така, че да притиска - контактът се прави от натиск, а не от допир. Оттам е и „щракването".

Схемите и комплектът са на производителя. Българските заглавия, указания и въпросите към класа са наши.
