Игра за умения „гореща жица"

Конструктор · халка по извита жица - докоснеш ли, зумерът се обажда

Халка на дръжка минава по извита жица, без да я докосва. Докоснеш ли - зумерът се обажда и започваш отначало. Играчът сам затваря веригата с ръката си.

Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Основа - дъска1 бр.180×90×19

2Алуминиева тел - фигурата1 бр.ø1,6×500

3Кутия за батерии1 бр.

4Мини зумер 2-5 V1 бр.

5Лустер клеми1 бр.

6Изолирана тел - водачът1 бр.ø2,6×150

7Монтажен проводник, черен1 бр.500

8Винтове за кутията2 бр.3×12

9Винтове за фигурата2 бр.

10Винтове за зумера2 бр.

⚠ Нужна е разпечатка. Два шаблона се печатат в мащаб 1:1: шаблон A за разположението на отворите (лепи се върху основата) и шаблонът за огъване на жицата (стр. 7). Без втория всяка фигура излиза различна и играта е ту лесна, ту невъзможна.

Номерата са същите като в чертежите - там частите се назовават само с номер.

Раздайте частите по групи ПРЕДИ звънеца. Търсенето в кутията изяжда повече време от самото сглобяване.

Част AПо инструкцията на производителя

С какво ще работим

инструмент за оголване · права отвертка · кръстата отвертка · ножица · кръгли клещи · линийка · перманентен маркер · лепяща лента

⚠ Безопасност. Работи се с батерии (без мрежово напрежение) и с тел. ⚠ Краищата на алуминиевата тел са остри - заоблете ги с кръглите клещи. Шилото се държи с върха настрани от придържащата ръка.

⚠ Не затягайте винта на зумера докрай, преди жичената фигура да е на място.

Част BЧертежите са на производителя · заглавията и указанията са наши

Сглоби по стъпките

В чертежите на производителя червеното е частта, която се добавя на тази стъпка - кажете го на класа веднъж и после само сочите.

⚠ Стъпки 4, 5 и 6 са ТРИ варианта на едно и също съединение. Групата избира ЕДИН. „← Назад" е за сгрешено натискане: ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.

Част CЧертежите са на производителя

Зумерът мълчи. Кога ще се обади?

Халката виси около жицата, но не я докосва.

Какво трябва да се случи, за да зазвучи зумерът?

Това е затворена и отворена верига в най-чистия ѝ вид. Докато има процеп, токът няма път. Допирът е ключът - само че ключът тук е самата ръка на играча.

Част CЧертежите са на производителя

Защо халката е гола, а дръжката - не?

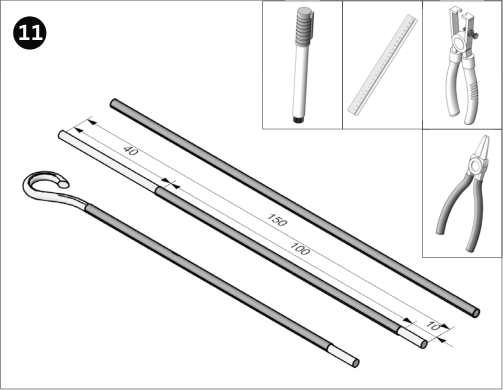

Изолираната тел се оголва само в двата края: 40 mm за халката и 10 mm за връзката.

Какво щеше да стане, ако халката беше изолирана?

Контактът иска ГОЛ метал от двете страни. Затова и фигурата е от алуминиева тел без покритие. ⚠ Токът минава през халката и жицата, а НЕ през тялото на играча - за разлика от сензора за допир в електронните комплекти.

За учителяОрганизация на часа · физиката зад модела

Как върви часът

1. Два часа. Първият е огъване на фигурата по шаблона, вторият - електрическата част и изпитването.

2. Шаблоните преди часа. Особено този за огъване: без него всяка група прави различна трудност и играта не се сравнява.

3. Трудността е конструкторско решение. Тесни завои и малка халка = трудна игра. Оставете групите сами да решат и после да разменят игрите си.

4. Готовата игра е за междучасие - и това е добър повод да се говори какво прави един уред „издръжлив на употреба".

⚠ Безопасност: Работи се с батерии (без мрежово напрежение) и с тел. ⚠ Краищата на алуминиевата тел са остри - заоблете ги с кръглите клещи. Шилото се държи с върха настрани от придържащата ръка.
Време за сглобяване: 2 учебни часа по производител.

Физиката зад модела

Затворена и отворена верига. Докато халката не докосва жицата, веригата е прекъсната и зумерът мълчи. Допирът я затваря и токът потича - сигналът е мигновен, защото няма нищо между допира и зумера.

Играчът е част от веригата само механично, не електрически: токът минава през халката и жицата, не през тялото. Добър момент да се каже разликата от сензора за допир в електронните комплекти, където токът наистина минава през пръста.

Защо алуминиева тел: проводник е и се огъва с ръка. Ако фигурата беше от изолиран проводник, играта нямаше да работи - контактът трябва да е гол метал.

Моделът е производителя - чертежите за сглобяване са на производителя на комплекта. Заглавията на стъпките, указанията и наблюденията са наши.
