Количка с перка

Конструктор · картонена количка с въздушно витло - перката бута въздуха назад, а той бута количката напред

Мотор с въздушно витло върху картонена количка. Перката не се хваща за пътя - тя бута въздуха назад, а въздухът бута количката напред.

Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Основа - перфориран картон1 бр.

2Ленти от перфориран картон1 бр.

3Колела4 бр.

4Оси2 бр.

5Витло1 бр.

6Мотор1 бр.

7Кутия за батерии1 бр.

8Прекъсвач1 бр.

9Проводници2 бр.

Номерата са същите като в чертежите - там частите се назовават само с номер.

Раздайте частите по групи ПРЕДИ звънеца. Търсенето в кутията изяжда повече време от самото сглобяване.

Част AПо инструкцията на производителя

С какво ще работим

макетен нож · ножица · линийка · молив · кламери · лепило · силиконов пистолет · лепяща лента · инструмент за оголване · клещи резачки · по желание: поялник

⚠ Безопасност. Работи се с макетен нож (на подложка, с метална линийка) и с горещ силикон. Батерии, без мрежово напрежение. ⚠ Витлото се върти бързо: не се пипа в движение и количката не се насочва към лице.

⚠ Пунктираните линии само се НАДРАСКВАТ. Прорязани докрай, корпусът се къса точно по сгъвката.

Част BЧертежите са на производителя · заглавията и указанията са наши

Сглоби по стъпките

В чертежите на производителя червеното е частта, която се добавя на тази стъпка - кажете го на класа веднъж и после само сочите.

⚠ Стъпки 4, 5 и 6 са ТРИ варианта на едно и също съединение. Групата избира ЕДИН. „← Назад" е за сгрешено натискане: ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.

Част CЧертежите са на производителя

Колелата не са задвижвани. Кое кара количката да върви?

Моторът върти само витлото; колелата се въртят свободно.

Как количката се движи напред, щом нищо не върти колелата?

Перката не се „хваща" за пътя. Затова моделът върви и по хлъзгав под, където задвижвано колело би буксувало. Същото прави самолетът с витло и лодката на въздушна тяга.

Част CЧертежите са на производителя

А ако количката тръгне назад?

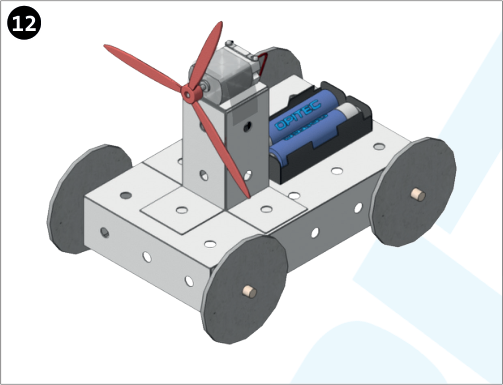

Червеният проводник отива на плюса на мотора - така е по чертежа.

Какво да променим, ако витлото духа в грешната посока?

Посоката на въртене на мотора зависи от полярността. Оттам и правилото: ако моделът върви наопаки, не се преправя витлото - разменят се проводниците.

За учителяОрганизация на часа · физиката зад модела

Как върви часът

1. Два часа. Първият е картонът (рязане, надраскване, сгъване, лепене), вторият - моторът и веригата. Лепилото трябва да съхне между двата.

2. Кламерите са част от инструмента, не подръчно решение - производителят ги изисква изрично, за да държат ъглите.

3. Проверете мотора преди лепене. Веднъж залепен със силикон, не се сваля без да се разкъса картонът.

4. Сравнение с 117.570: същата идея, друг корпус (бутилка вместо картон) и там има шаблон 1:1. Двете колички една до друга са готово състезание.

⚠ Безопасност: Работи се с макетен нож (на подложка, с метална линийка) и с горещ силикон. Батерии, без мрежово напрежение. ⚠ Витлото се върти бързо: не се пипа в движение и количката не се насочва към лице.
Време за сглобяване: 2 учебни часа по производител.

Физиката зад модела

Перката не се хваща за пътя. Тя загребва въздух и го изтласква назад; въздухът от своя страна бута количката напред. Затова моделът върви и по гладък под, където колелата биха се пързаляли.

Същият принцип движи самолета с витло и лодката на въздушна тяга в блато - навсякъде, където няма за какво да се захванеш.

Посоката на въртене има значение. Ако количката тръгне назад, полюсите на мотора се разменят - витлото започва да бута въздуха в другата посока.

Моделът е производителя - чертежите за сглобяване са на производителя на комплекта. Заглавията на стъпките, указанията и наблюденията са наши.
