Мигач

Електронен комплект · една лампа, която мига сама - и първата среща с двата вида транзистор

Една лампа, два транзистора от РАЗЛИЧЕН вид и три резистора, които се различават само по цветните пръстени. Схемата мига сама, а урокът е в четенето на чертежа.

Мигач
Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Изолиран проводник1 бр.1 метър
2Кондензатор1 бр.2,2 µF
3Транзистор BC 548/547 (NPN)1 бр.
4Транзистор BC 558/557 C (PNP)1 бр.
5Резистор 1,8 kΩ2 бр.
6Резистор 100 kΩ1 бр.
7Резистор 560 kΩ1 бр.
8Фасонка E101 бр.
9Лампа 3,8 V / 0,07 A1 бр.
Инструменти: поялник 30 W · тинол · инструмент за оголване на проводник · клещи резачки. Номерата са същите като в схемите.
Един комплект стига за двойка ученици. Ако групите са повече от бройките, дайте им ЕДИН опит на група и после ги разменете - всяка група показва своя.
BСхемите са на производителя · заглавията и въпросите са наши

Три извода, които не си приличат

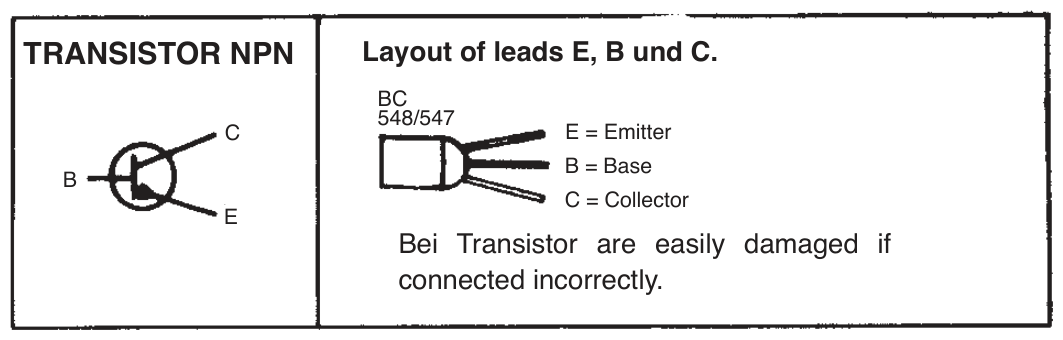

NPN - BC 548/547
NPN - BC 548/547
E = емитер · B = база · C = колектор.
Как ще познаем кой извод кой е, като всички изглеждат еднакво?
В инструкцията пише направо: транзисторът се поврежда лесно при грешно свързване. Проверката е преди поялника.
BСхемите са на производителя · заглавията и въпросите са наши

Вторият транзистор е от друг вид

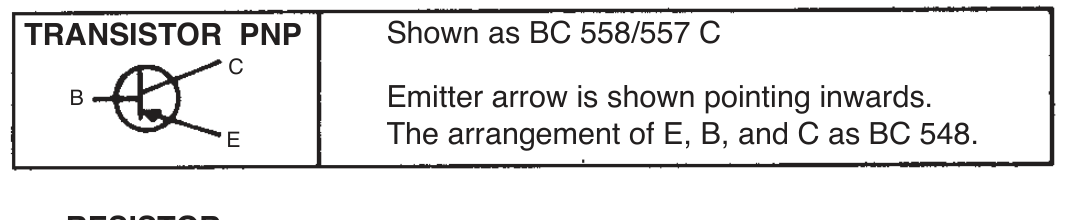

PNP - BC 558/557 C
PNP - BC 558/557 C
Изводите са подредени като при NPN, но стрелката на емитера сочи НАВЪТРЕ.
По какво се различава PNP от NPN на чертежа?
NPN и PNP работят еднакво, но с обърнати посоки на тока. Затова PNP в тази схема се свързва „откъм плюса", а NPN - откъм минуса. ⚠ Двата корпуса изглеждат ЕДНАКВО - различават се само по надписа.
BСхемите са на производителя · заглавията и въпросите са наши

Три резистора, които изглеждат еднакво

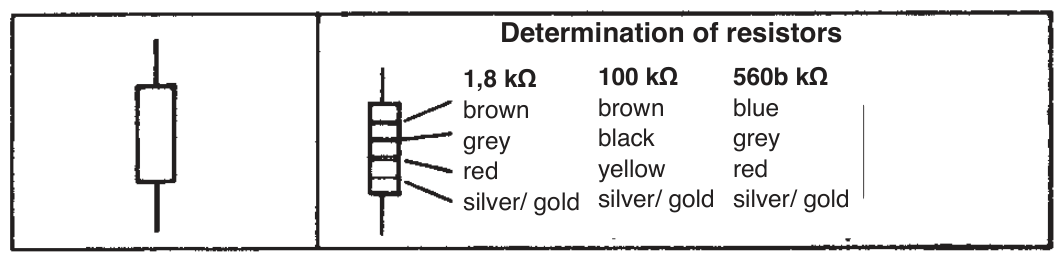

трите цветни кода един до друг
трите цветни кода един до друг
1,8 kΩ = кафяво·сиво·червено · 100 kΩ = кафяво·черно·жълто · 560 kΩ = синьо·сиво·жълто.
Кой от трите е 560 kΩ и по какво го познаваме?
Тук е разликата от другите два комплекта: там резисторът беше един, тук са три различни. Сгрешен резистор не гърми - схемата просто не мига, а причината се търси дълго.
BСхемите са на производителя · заглавията и въпросите са наши

Кондензаторът има посока

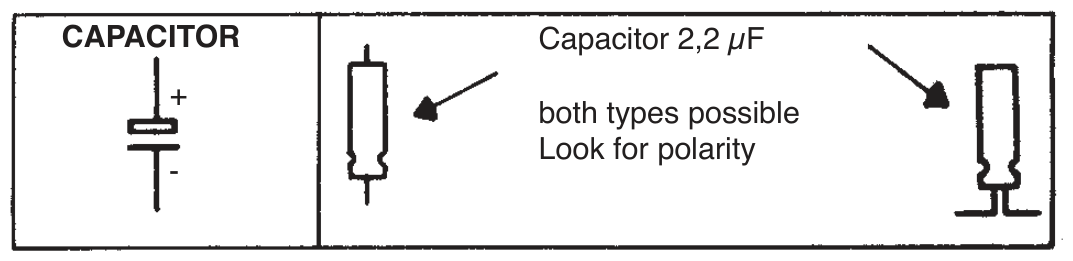

двата вида корпус и знаците
двата вида корпус и знаците
2,2 µF, електролитен. Корпусът може да е от два вида.
Кой извод е плюс, ако корпусите изглеждат различно?
Обърнат кондензатор при 4,5 V няма да гръмне, но схемата няма да работи.
CСхемите са на производителя · заглавията и въпросите са наши

Кое кара лампата да мига?

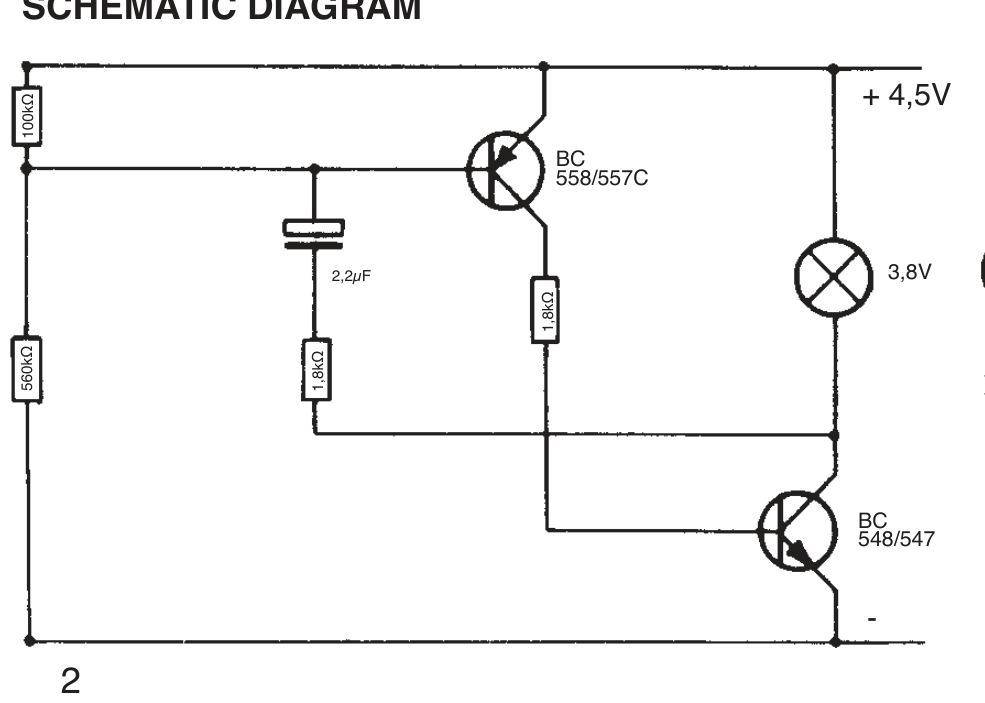

принципната схема
принципната схема
Два транзистора от различен вид, кондензатор 2,2 µF и резистор 560 kΩ.
В схемата няма часовник. Какво отброява времето между две мигания?
Съпротивление плюс кондензатор дава ВРЕМЕ. Голямото съпротивление пропуска малък ток, кондензаторът се пълни бавно - оттам е дългата пауза между две мигания.
CСхемите са на производителя · заглавията и въпросите са наши

Същата схема, друг монтаж

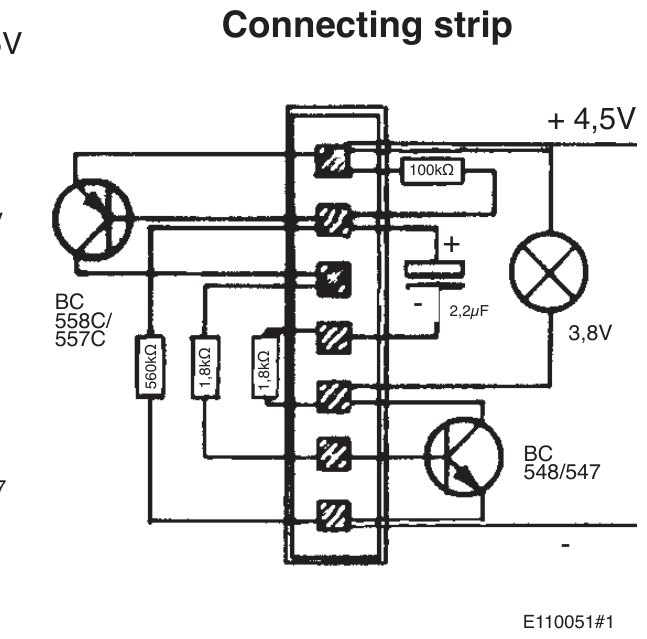

същата схема на клемна лайсна
същата схема на клемна лайсна
Клемна лайсна вместо платка - елементите се затягат с винт.
Кое остава същото и кое се променя спрямо принципната схема?
Принципна схема казва КОЕ с КОЕ е свързано, монтажната - КЪДЕ стои. Същият урок като при другите два електронни комплекта.
За учителяОрганизация · какво учи комплектът

Как върви работата

1. Този комплект е ТРЕТИЯТ по ред след „Последователен мигач" (110.040) и „Аларма" (110.028). Ако класът е минал някой от тях, дял B върви бързо и часът остава за схемата.

2. Новото тук са две неща: вторият транзистор е от ДРУГ вид (PNP) и резисторите са три различни стойности.

3. Първият час е четене на схема, вторият - запояване. Платката, батерията и поялникът не са в комплекта.

4. Сгрешен резистор не гърми - просто не мига. Затова подреждането по цвят преди работа спестява половин час търсене.

⚠ Внимание: В кутията няма платка, батерия и поялник. Трябват основа за монтаж, батерия 4,5 V и поялник 30 W. ⚠ Запояване: подложка, стойка за поялника, проветряване. Възраст 13+, под надзор.

Какво учи комплектът

NPN и PNP са двата вида биполярен транзистор. Работят по един и същ начин, но с обърнати посоки: при NPN емитерната стрелка сочи НАВЪН, при PNP - НАВЪТРЕ. Затова PNP се свързва „откъм плюса".

Мигането идва от кондензатора (2,2 µF) и голямото съпротивление (560 kΩ). Колкото по-голямо е съпротивлението, толкова по-бавно се зарежда кондензаторът и по-рядко мига лампата.

Цветният код се чете от края, където пръстените са НАБЛИЗО един до друг; последният (сребърен или златен) е допускът и стои сам, на разстояние.

Схемите и комплектът са на производителя. Българските заглавия, указания и въпросите към класа са наши.
