Термо люлка

Конструктор · дървена люлка, която се люлее сама, докато свещта гори - без мотор и без батерия

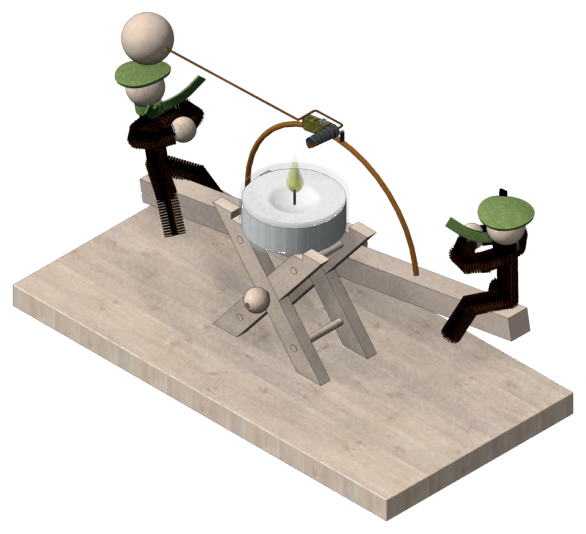

Дървена люлка с две фигурки, която се люлее сама от топлината на чаена свещ: накланянето изважда пружината изпод пламъка, тя изстива и люлката пада обратно. Сглобяване по чертежите на производителя, после наблюдение: коя част я движи.

Термо люлка
Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Дъска - основа1 бр.200×100×10
2Квадратна летва - люлеещо рамо1 бр.200×10×10
3Летва - кръстачка за свещта1 бр.300×10×5
4Обла дървена пръчка1 бр.ø3×150
5Заваръчен тел - дъга1 бр.ø2×250
6Заваръчен тел - скоба1 бр.ø1×200
7Биметална пружина1 бр.~ø5×13
8Дървено топче - противотежест1 бр.ø20/18
9Шайба1 бр.ø7/3,2
10Лустер клема с напречен отвор1 бр.-
11Чаена свещ в метална чашка1 бр.ø38
12Дървени топчета - глави2 бр.ø15
13Дървени топчета - ръце и ос4 бр.ø10
14Синелка (тел с пух), кафява1 бр.ø8-10×300
15Цветен филц1 бр.150×100×1

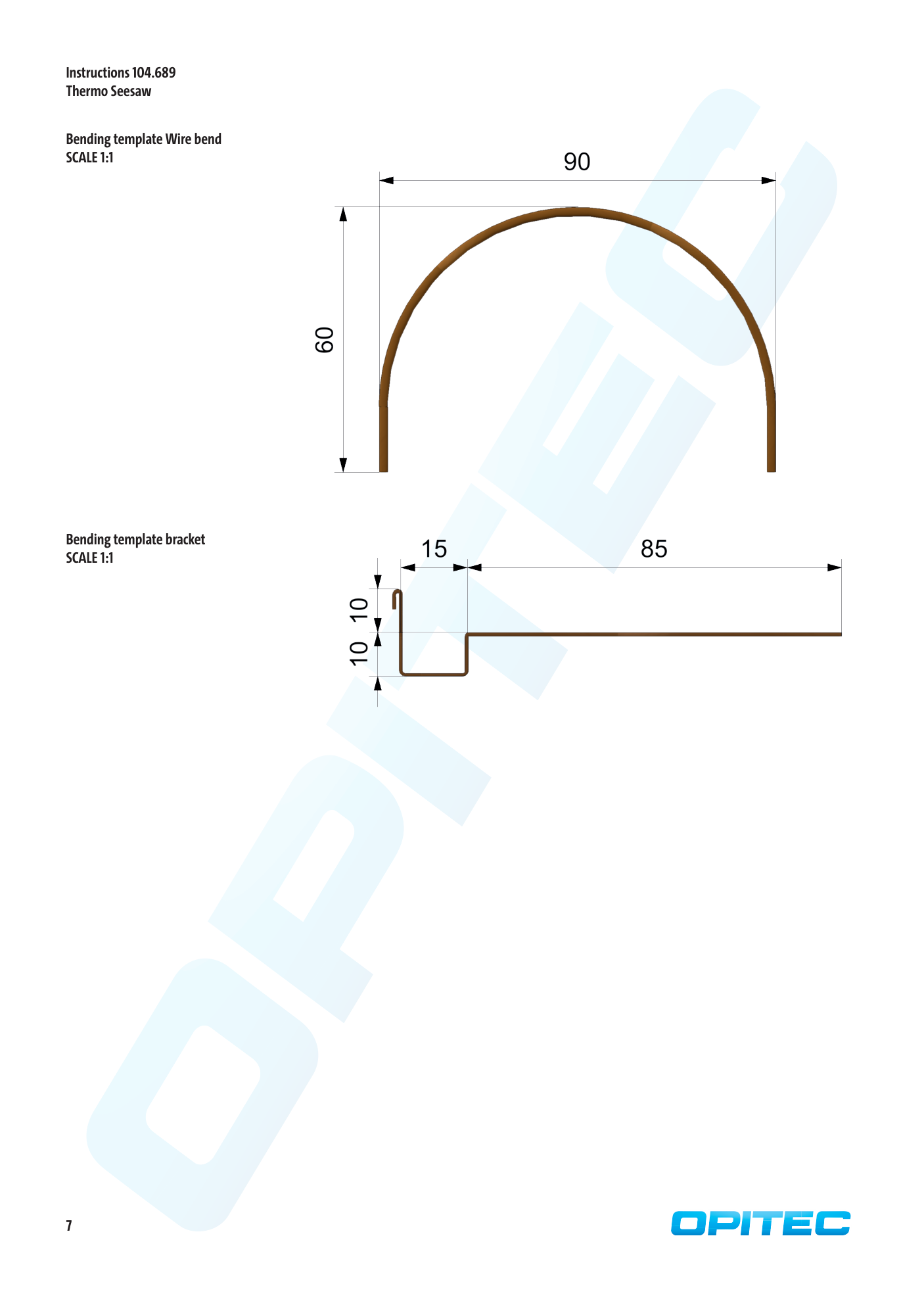

⚠ Нужна е разпечатка. Шаблонът за огъване (стр. 7 от хартиената инструкция) се печата в мащаб 1:1 - по него се огъват дъгата и скобата. Без него огъването е на око.
Номерата са същите като в чертежите - там частите се назовават само с номер.
Раздайте частите по групи ПРЕДИ звънеца. Търсенето в кутията изяжда повече време от самото сглобяване.
Част AИнструментите са от инструкцията на производителя

С какво ще работим

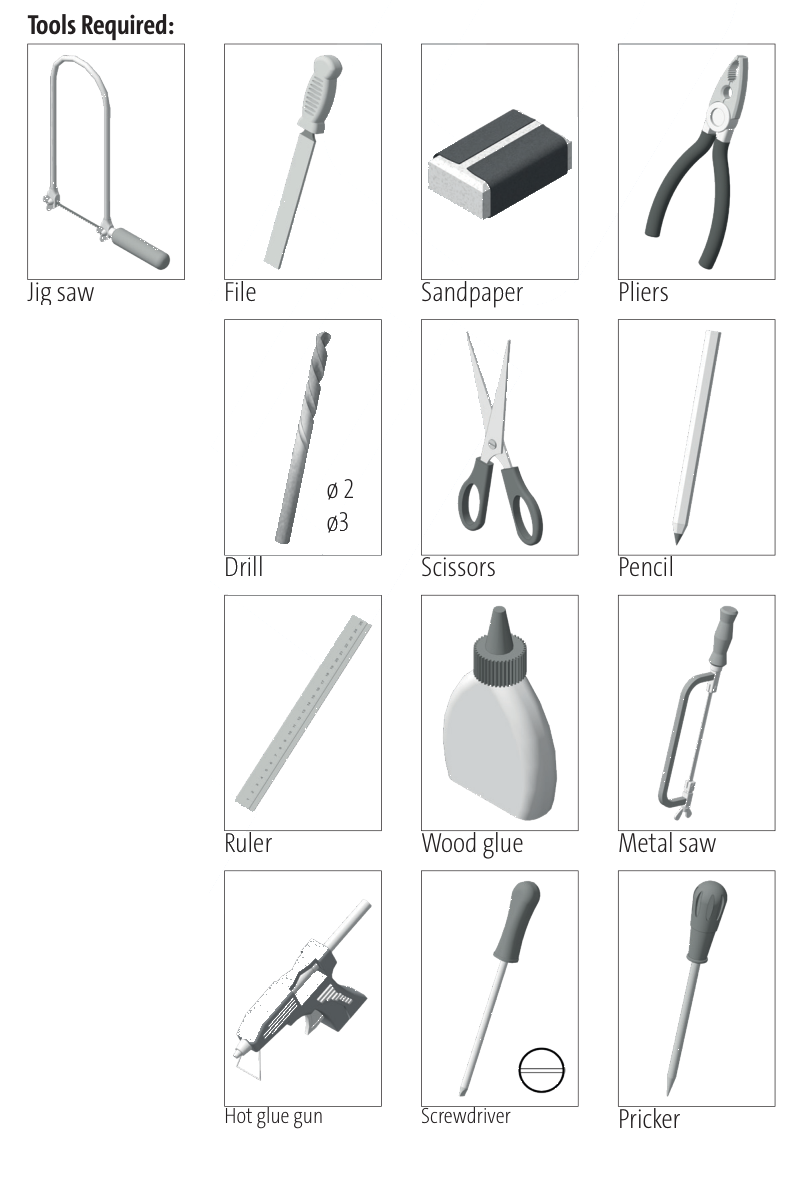

инструменти
зеге · ножовка за метал · ножовка за дърво · пила · шкурка · бормашина (свредла ø2 и ø3) · керн · клещи · ножица · линийка · молив · лепило за дърво · силиконов пистолет · отвертка
⚠ Безопасност. Проектът работи с открит пламък и с инструменти за рязане и пробиване. Производителят дава 12+, винаги под надзор на възрастен. Готовото изделие не е играчка за деца под 3 години - има дребни части.
⚠ Открит пламък в класната стая: далеч от хартия и коси, метална подложка под свещта, кибрит у учителя.
Част BЧертежите са на производителя · заглавията и указанията са наши

Сглоби по стъпките

стъпка


В чертежите на производителя червеното е частта, която се добавя на тази стъпка - кажете го на класа веднъж и после само сочите.
⚠ Стъпки 4, 5 и 6 са ТРИ варианта на едно и също съединение. Групата избира ЕДИН. „← Назад" е за сгрешено натискане: ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.
Част CЧертежите са на производителя · рисунката е наша

Единственото ново е пламъкът. Кое се промени?

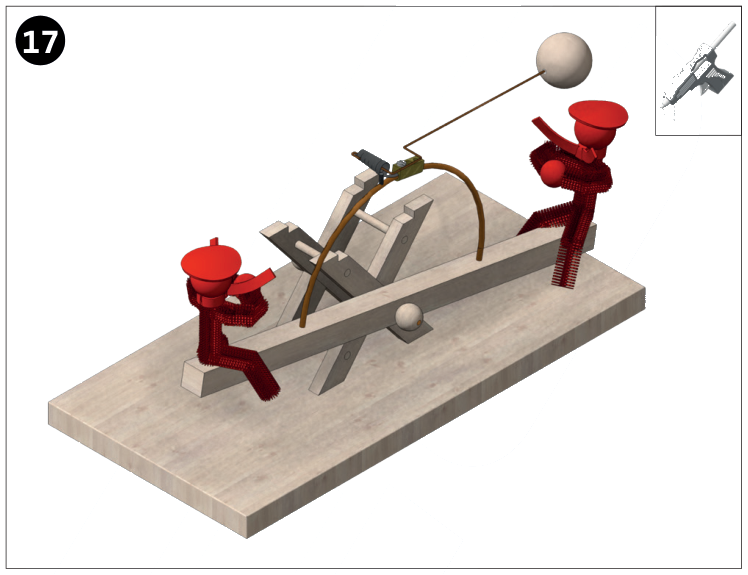

без свещ
без свещ

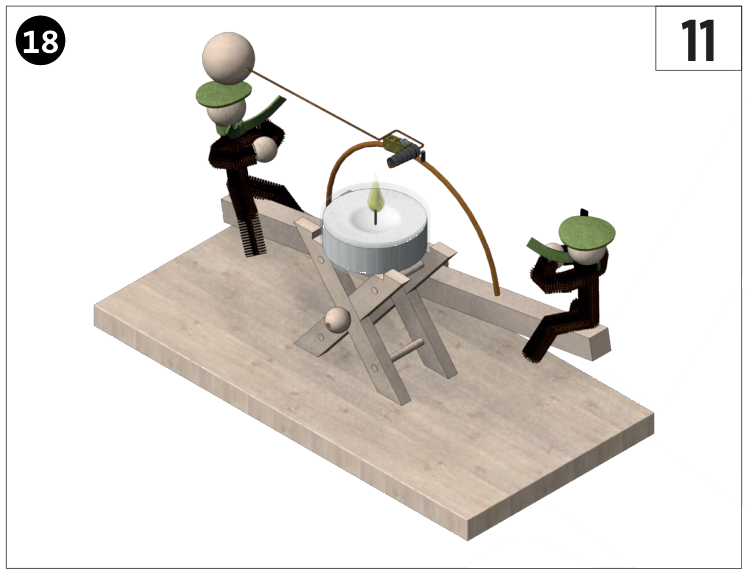

със запалена свещ
със запалена свещ
Двете снимки са на един и същ модел.
Не давайте обяснението сега. Първо класът казва какво се промени, чак после защо. Ако някой отговори „от топлината" - попитайте коя точно част е усетила топлината. Червеното вляво е маркировката на производителя за частта, добавена на онази стъпка - не е промяна в модела.
Част CЧертежите са на производителя · рисунката е наша

Коя част движи люлката?

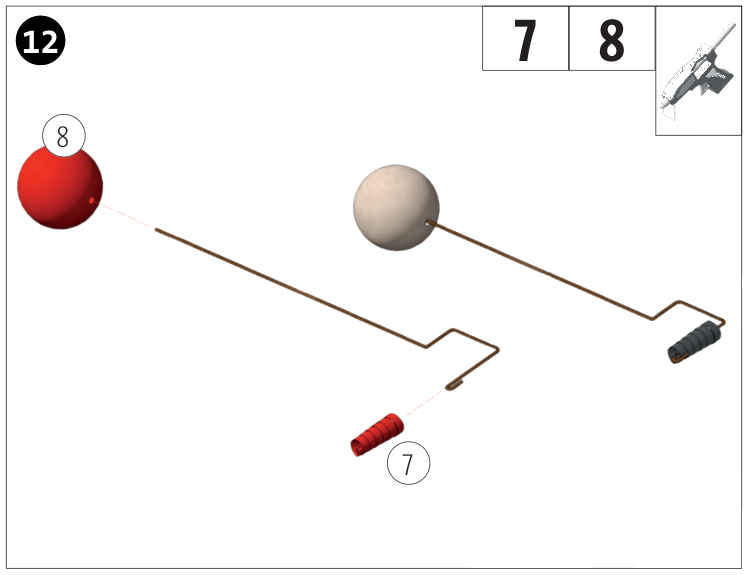

пружината отделно - около 13 mm
пружината отделно - около 13 mm

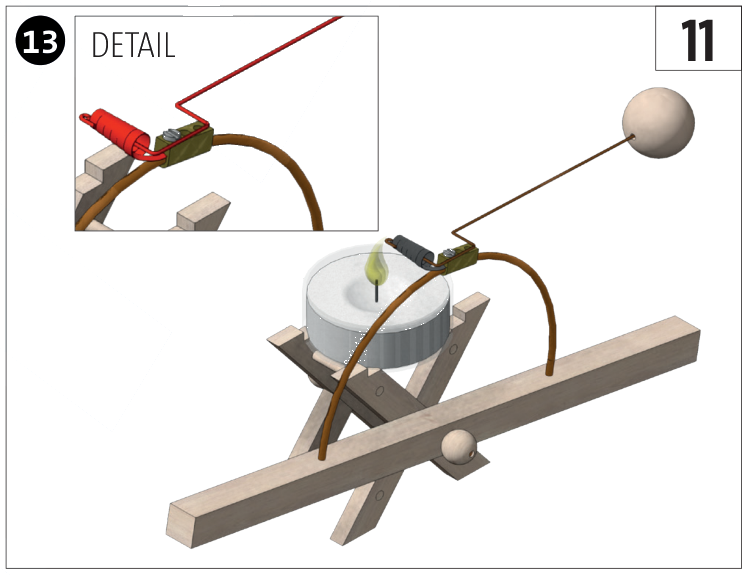

на мястото си, точно над пламъка
на мястото си, точно над пламъка
Пружината е единственото нещо между пламъка и рамото.
Очаквайте „дъгата" или „телта". И двете само предават движението. Върнете класа на въпроса: коя част се променя от топлината?
Част CЧертежите са на производителя · рисунката е наша

Защо лентата се извива, вместо просто да се удължи?

Пружината е от две слепени метални ленти. При нагряване горната лента се удължава повече от долната.
Двата метала са слепени и не могат да се плъзгат един спрямо друг. Затова металът, който се е удължил повече, остава от външната страна на дъгата, а другият - от вътрешната. Това е топлинно разширение на твърдите тела (7. клас).
Част CЧертежите са на производителя · рисунката е наша

Защо люлката не остава наклонена?

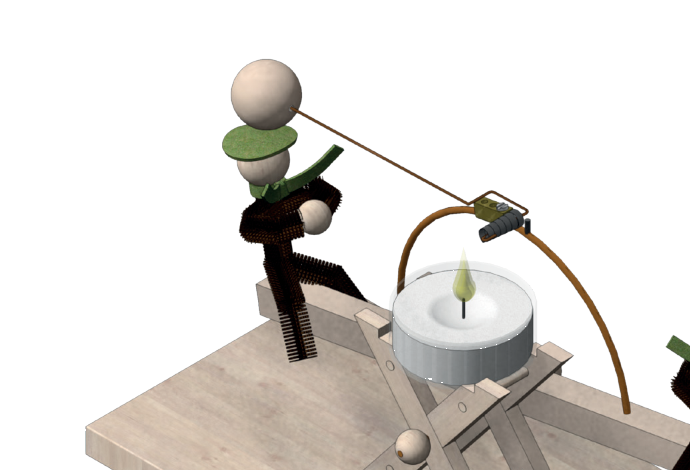

пламъкът, пружината и рамото - отблизо
пламъкът, пружината и рамото - отблизо
Измерете: колко секунди трае едно люлеене? Колко люлеения за една минута?
Тук е сърцето на модела: движението само си изключва отоплението. Затова люлката не застива в едно положение, а се люлее, докато свещта гори. Оттук: по-голям пламък - по-кратко ли е люлеенето? И къде другаде има биметал - термостат, мигач на кола, пожарен датчик (мигачът е точно същият цикъл: нагрява се, прекъсва тока, изстива, включва пак).
За учителяОрганизация на часа · физиката зад модела

Как върви часът

1. Частите - преди звънеца. Разпределени по групи и подредени по номер.

2. Стъпки 4-6 са ТРИ ВАРИАНТА на кръстачката - групата избира един. Кой е най-здрав и кой най-лесен е готов разговор за час по технологии.

3. Пламъкът е последен. Свещта се пали чак на изпитването (стъпка 13) и на наблюденията.

4. Наблюденията - след като моделът работи. Първо какво се промени, после защо.

⚠ Безопасност: Проектът работи с открит пламък и с инструменти за рязане и пробиване. Производителят дава 12+, винаги под надзор на възрастен. Готовото изделие не е играчка за деца под 3 години - има дребни части.
Време за сглобяване: 3-4 часа по производител.

Физиката зад модела

Биметалната пружина е от две слепени метални ленти. При нагряване единият метал се удължава повече, но двата не могат да се плъзгат - затова лентата се извива.

Защо се ЛЮЛЕЕ, а не застива наклонена: накланянето измества пружината изпод пламъка. Тя изстива, изправя се и люлката пада обратно. Движението само си изключва отоплението.

Моделът е производителя - чертежите за сглобяване са на производителя на комплекта. Заглавията на стъпките, указанията и наблюденията са наши.
