Термовентилатор

Конструктор · свещта пуска вентилатора, той охлажда датчика и спира - и отначало

Свещ нагрява биметална лента, тя се извива и включва вентилатор, вентилаторът я охлажда и тя го изключва - и отначало. Зелената лампа свети, докато е студено, червената - докато духа. Термостат от ламарина и винтове.

Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Основа - дърво1 бр.15×150×200

2Ленти с отвори - метал2 бр.1×15×255

3Екран - ламарина1 бр.0,29×100×100

4Мотор1 бр.1,5-4,5 V

5Витло1 бр.ø115

6Пружинна скоба за мотора1 бр.23-27

7Винт с гайка и две шайби1 бр.M4×50/60

8Фасонки E102 бр.

9Лампа червена1 бр.3,5 V / 0,2 A

10Лампа зелена1 бр.3,5 V / 0,2 A

11Изолиран проводник2 бр.500 mm

12Биметална лента тип 206-11 бр.0,4×4,7×200

13Шайби M412 бр.

14Гайки M44 бр.

15Винтове M4×162 бр.

16Гайка M3 и винт M3×61 бр.

17Винтове 2,9×9,56 бр.

18Винтове 3,9×9,512 бр.

19Свещ1 бр.ø32

⚠ Нужна е разпечатка. Шаблонът за пробиване (стр. 13 от хартиената инструкция) се печата в мащаб 1:1 и се пренася върху основата. По него излизат отворите за всички стойки - без него разстоянията се мерят на ръка и контактите после не пасват.

Номерата са същите като в чертежите - там частите се назовават само с номер.

Раздайте частите по групи ПРЕДИ звънеца. Търсенето в кутията изяжда повече време от самото сглобяване.

Част AПо инструкцията на производителя

С какво ще работим

ножовка за метал · пила · бормашина (ø3, ø4,5 и ø10) · менгеме с меки челюсти · клещи · отвертка · поялник · тинол · шило

⚠ Безопасност. Комплектът съчетава открит пламък (свещ), обработка на метал (рязане, пробиване, огъване) и запояване. ⚠ Батерията 4,5 V не е в комплекта. Никога не оставяйте запалена свещ без наблюдение. Възраст 13+, под надзор.

⚠ Пробиване на метал: детайлът се захваща в менгеме, не се държи с ръка. Свещта се пали чак на изпитването.

Част BЧертежите са на производителя · заглавията и указанията са наши

Сглоби по стъпките

В чертежите на производителя червеното е частта, която се добавя на тази стъпка - кажете го на класа веднъж и после само сочите.

⚠ Стъпки 4, 5 и 6 са ТРИ варианта на едно и също съединение. Групата избира ЕДИН. „← Назад" е за сгрешено натискане: ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.

Част CЧертежите са на производителя

Вентилаторът се включва и изключва сам

Зелената лампа свети, докато е студено. Щом биметалът се нагрее, той се извива към другия контакт: червената лампа светва и вентилаторът тръгва.

Кой изключва вентилатора, щом никой не го пипа?

Това е отрицателна обратна връзка: последицата спира причината. Същото прави термостатът в бойлера, в ютията и в хладилника - само че там контактът е скрит в кутия. ⚠ Ако вентилаторът духа свещта, чаената свещ е зад екрана на грешно място.

Част CЧертежите са на производителя

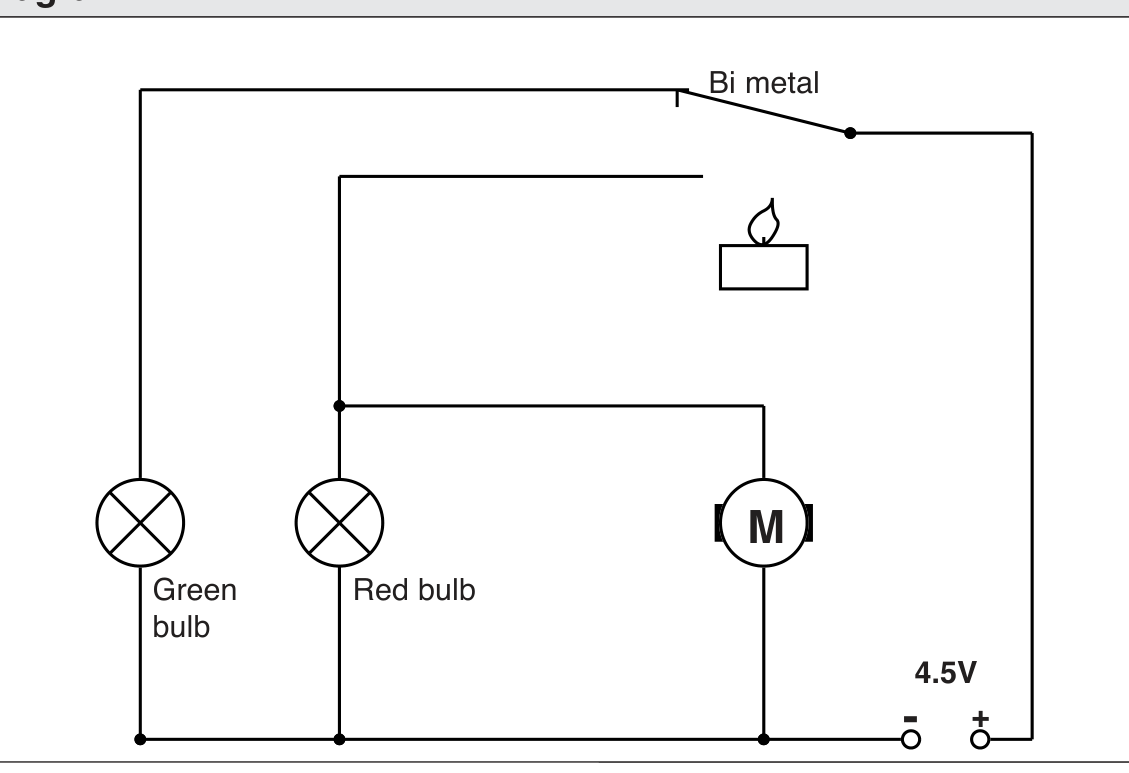

В схемата няма нарисуван ключ

Две лампи, мотор, батерия - и биметална лента между тях.

Кое в тази схема включва и изключва?

В „Термо люлка" (104.689) същият биметал ДВИЖИ рамо. Тук той ЗАТВАРЯ КОНТАКТ. Един и същ ефект - топлинното разширение на два слепени метала - веднъж като двигател, веднъж като ключ. Ако имате и двата комплекта, това сравнение е най-краткият път до идеята.

За учителяОрганизация на часа · физиката зад модела

Как върви часът

1. Това е дълъг проект - 5-6 часа: основа · стойки и ленти · биметал и екран · монтаж · окабеляване · настройка. Всеки дял е отделен час.

2. Шаблонът се печата ПРЕДИ часа, в мащаб 1:1. Без него отворите се мерят на ръка и контактите после не пасват.

3. Настройката решава всичко. Зеленият контакт ДОПИРА лентата, червеният стои на 2 mm. Няколко десети от милиметъра са разликата между работещ и неработещ модел.

4. Четирите причини, ако не работи: биметалът е сложен с печатната страна нагоре · моторът се върти в грешната посока · лош контакт между винта и лентата · свещта е на грешно място зад екрана и вентилаторът я духа.

⚠ Безопасност: Комплектът съчетава открит пламък (свещ), обработка на метал (рязане, пробиване, огъване) и запояване. ⚠ Батерията 4,5 V не е в комплекта. Никога не оставяйте запалена свещ без наблюдение. Възраст 13+, под надзор.
Време за сглобяване: 5-6 учебни часа по производител.

Физиката зад модела

Биметалната лента е от два слепени метала с различно топлинно разширение. При нагряване се извива - тук това ЗАТВАРЯ КОНТАКТ, тоест лентата е самият ключ.

Цикълът е отрицателна обратна връзка: свещта нагрява лентата → лентата пуска вентилатора → вентилаторът охлажда лентата → лентата го изключва → свещта пак я нагрява. Последицата спира причината.

Същото прави всеки термостат - в бойлера, в ютията, в хладилника. Разликата е, че там контактът е скрит в кутия.

Сравнението с „Термо люлка" (104.689): същият биметал, но там ДВИЖИ, а тук ВКЛЮЧВА.

Моделът е производителя - чертежите за сглобяване са на производителя на комплекта. Заглавията на стъпките, указанията и наблюденията са наши.
