Вятърна мелница

Конструктор · лазерно рязана дървена мелница - сглобява се на натиск, без лепило и без инструменти

Десет лазерно рязани части, които се сглобяват на натиск за половин час - без лепило, без инструменти и без нито една дума в оригиналната инструкция. Крилата се въртят от най-лекото течение.

Вятърна мелница
Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Основа - кръгла плоча1 бр.
2Стойки за основата2 бр.
3Странични стени2 бр.
4Предна и задна стена2 бр.
5Ос за крилата1 бр.
6Покривна плоскост1 бр.
7Втора покривна плоскост1 бр.
8Шайби за оста2 бр.
9Крила2 бр.
10Под на мелницата1 бр.
Номерата са същите като в чертежите - там частите се назовават само с номер.
Раздайте частите по групи ПРЕДИ звънеца. Търсенето в кутията изяжда повече време от самото сглобяване.
Част AПо инструкцията на производителя

С какво ще работим

нищо - частите се избутват с ръка и се сглобяват на натиск
⚠ Безопасност. Комплектът е без лепило, без ток и без режещи инструменти. Частите се избутват от дървената плоча с ръка. ⚠ Ръбовете на лазерно рязаното дърво може да са грапави - минете ги с шкурка, ако стържат. Дребни части - не за деца под 3 г.
⚠ Ако част не влиза - не се удря. Лазерно рязаното дърво се цепи; провери дали е правилната част и дали е правилно обърната.
Част BЧертежите са на производителя · заглавията и указанията са наши

Сглоби по стъпките

стъпка


В чертежите на производителя червеното е частта, която се добавя на тази стъпка - кажете го на класа веднъж и после само сочите.
⚠ Стъпки 4, 5 и 6 са ТРИ варианта на едно и също съединение. Групата избира ЕДИН. „← Назад" е за сгрешено натискане: ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.
Част CЧертежите са на производителя

Крилата се въртят. Кое ги върти?

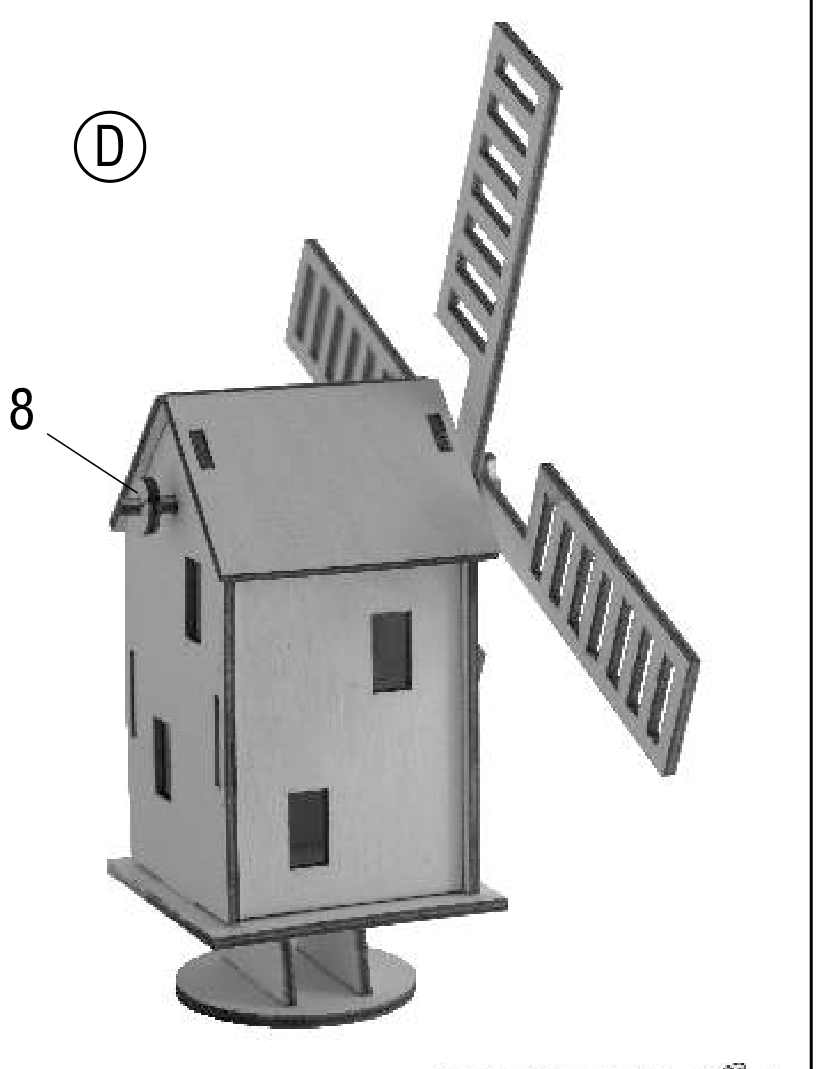

готовата мелница
готовата мелница
В модела няма мотор, няма пружина и няма батерия.
Откъде идва движението, щом нищо не е свързано?
Крилата не се въртят, защото въздухът ги „бута напред", а защото са наклонени: въздухът се плъзга по наклонената плоскост и я избутва настрани. Затова и духане точно отпред върши по-малко работа от духане под ъгъл.
Част CЧертежите са на производителя

Защо цялата мелница се върти върху основата?

цялата мелница се върти върху основата
цялата мелница се върти върху основата
Горната част стои върху две стойки и може да се завърта.
За какво му е на мелничаря да върти цялата мелница?
Това е истинско конструктивно решение от историята, а не украса: вятърът мени посоката си, а мелницата трябва да гледа срещу него. Днешните вятърни турбини правят абсолютно същото - само че сами, с датчик и мотор.
За учителяОрганизация на часа · физиката зад модела

Как върви часът

1. Половин час, без инструменти. Частите се избутват от плочата с ръка и се сглобяват на натиск.

2. Ако част не влиза - не се удря. Лазерно рязаното дърво се цепи; проверете дали частта е правилната и правилно обърната.

3. Оригиналната инструкция е БЕЗ ДУМИ - една страница с картинки. Целият български текст за този комплект е в декото.

⚠ Безопасност: Комплектът е без лепило, без ток и без режещи инструменти. Частите се избутват от дървената плоча с ръка. ⚠ Ръбовете на лазерно рязаното дърво може да са грапави - минете ги с шкурка, ако стържат. Дребни части - не за деца под 3 г.
Време за сглобяване: 30-45 минути по производител.

Физиката зад модела

Крилата се въртят, защото са наклонени. Въздухът се плъзга по наклонената плоскост и я избутва настрани - затова духане под ъгъл върши повече работа от духане отпред.

Горната част се завърта върху основата. Това не е украса: вятърът мени посоката си и мелницата трябва да гледа срещу него. Днешните турбини правят същото, но сами - с датчик и мотор.

Моделът е производителя - чертежите за сглобяване са на производителя на комплекта. Заглавията на стъпките, указанията и наблюденията са наши.
