Вятърен генератор

Конструктор · витло, мотор и светодиод - ток без батерия, само от движението на въздуха

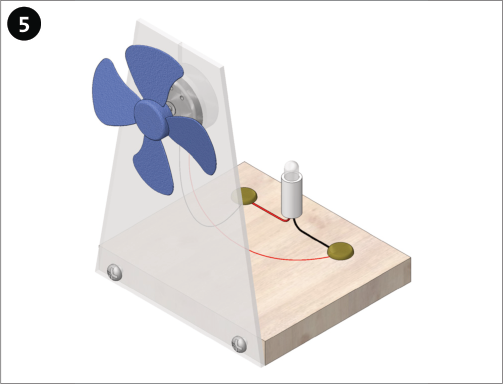

Витло, мотор и светодиод върху дъсчица. Духваш - светва. Моторът тук работи наопаки: не му се дава ток, за да върти, а се върти и дава ток. Оттам е и обърнатото свързване на кабелите.

Част AСписък по инструкцията на производителя

Какво има в комплекта?

1Основа - шперплат1 бр.80×70×10

2Акрилна плоча - държач на мотора1 бр.115×80×2

3Светодиод за ниско напрежение1 бр.ø5

4Мотор - работи като генератор1 бр.

5Витло1 бр.ø60

6Винтове2 бр.2,9×13

7Кабарчета2 бр.

Номерата са същите като в чертежите - там частите се назовават само с номер.

Раздайте частите по групи ПРЕДИ звънеца. Търсенето в кутията изяжда повече време от самото сглобяване.

Част AПо инструкцията на производителя

С какво ще работим

отвертка · чукче

⚠ Безопасност. Малък и безопасен комплект - няма батерия и няма мрежово напрежение. Витлото се върти бързо: не се пипа в движение и не се духа отблизо в очите. Дребни части - не за деца под 3 г.

⚠ Витлото се върти бързо: не се пипа в движение и не се духа отблизо в очите.

Част BЧертежите са на производителя · заглавията и указанията са наши

Сглоби по стъпките

В чертежите на производителя червеното е частта, която се добавя на тази стъпка - кажете го на класа веднъж и после само сочите.

⚠ Стъпки 4, 5 и 6 са ТРИ варианта на едно и също съединение. Групата избира ЕДИН. „← Назад" е за сгрешено натискане: ако група изостане, върнете се на ТЯХНАТА стъпка, не на началото.

Част CЧертежите са на производителя

Светодиодът свети. Откъде идва токът?

В модела няма батерия и няма контакт - само витло, мотор и светодиод.

Кое от трите неща на дъсчицата произвежда тока?

Същият мотор, който в другите комплекти ВЪРТИ от ток, тук ДАВА ток от въртене. Това е обратимостта на електрическата машина - и е поантата на целия комплект. В голяма вятърна турбина е абсолютно същото, само размерът е друг.

Част CЧертежите са на производителя

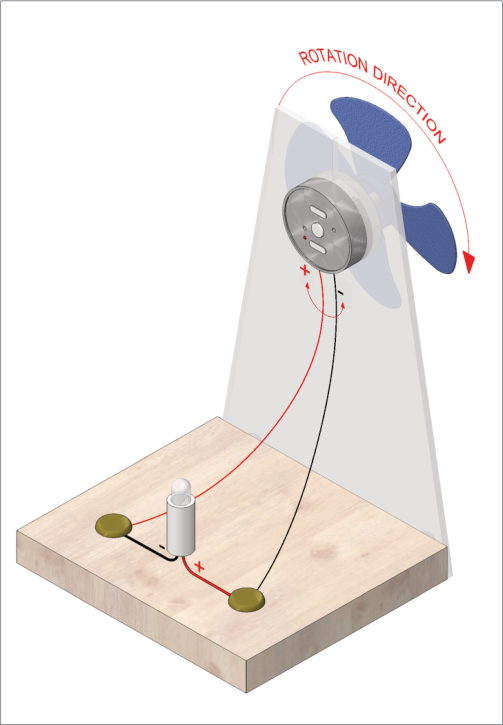

Черно към червено. Грешка ли е?

В стъпка 4 черният кабел на мотора отива към червения на светодиода.

Защо кабелите се свързват кръстосано, а не цвят до цвят?

Цветът на кабела показва полюса на мотора, когато той се ЗАХРАНВА. Като генератор полюсите зависят от посоката на въртене - затова свързването е кръстосано. Обратното въртене връща цвят до цвят. ⚠ Светодиодът пропуска тока само в едната посока и това е причината изобщо да има значение.

За учителяОрганизация на часа · физиката зад модела

Как върви часът

1. Половин час работа. Пет стъпки, без рязане и без лепило - само отвертка и чукче.

2. Стъпка 4 изглежда като грешка. Черният кабел отива към червения на светодиода. Оставете класа да се учуди, преди да обясните.

3. Ако не свети - по-бързо. Сешоар или вентилатор. Слабото духане не стига за прага на светодиода.

⚠ Безопасност: Малък и безопасен комплект - няма батерия и няма мрежово напрежение. Витлото се върти бързо: не се пипа в движение и не се духа отблизо в очите. Дребни части - не за деца под 3 г.
Време за сглобяване: 1 учебен час по производител.

Физиката зад модела

Моторът работи обратно. Не му се дава ток, за да върти - върти се и дава ток. Всяка електрическа машина е обратима и точно това е урокът.

Полюсите зависят от посоката на въртене, затова свързването е кръстосано. Обратното въртене връща цвят до цвят.

Голямата вятърна турбина прави абсолютно същото - само размерът е друг.

Моделът е производителя - чертежите за сглобяване са на производителя на комплекта. Заглавията на стъпките, указанията и наблюденията са наши.
