Изпаряват ли се

micro:bit + MQ3 сензор - наклонът на правата, не самото число

В този проект ще измерим как изчезват парите на алкохол във въздуха, след като капнем дезинфектант до MQ3 сензора - за разлика от CO2 сензора, тук числото расте с парите, не пада. Ще следим спада минута по минута и ще видим, че той не е права линия - най-бърз е веднага след капката, после се забавя, точно като изстиваща вода. После ще сравним дезинфектант, парфюм, оцет и вода на едно и също разстояние и ще открием, че сензорът е избирателен - оцетът и водата почти не помръдват стрелката.

наклонът е отговорът
Част AАналогов сензор - само J1 или J2

Числото пада, не расте

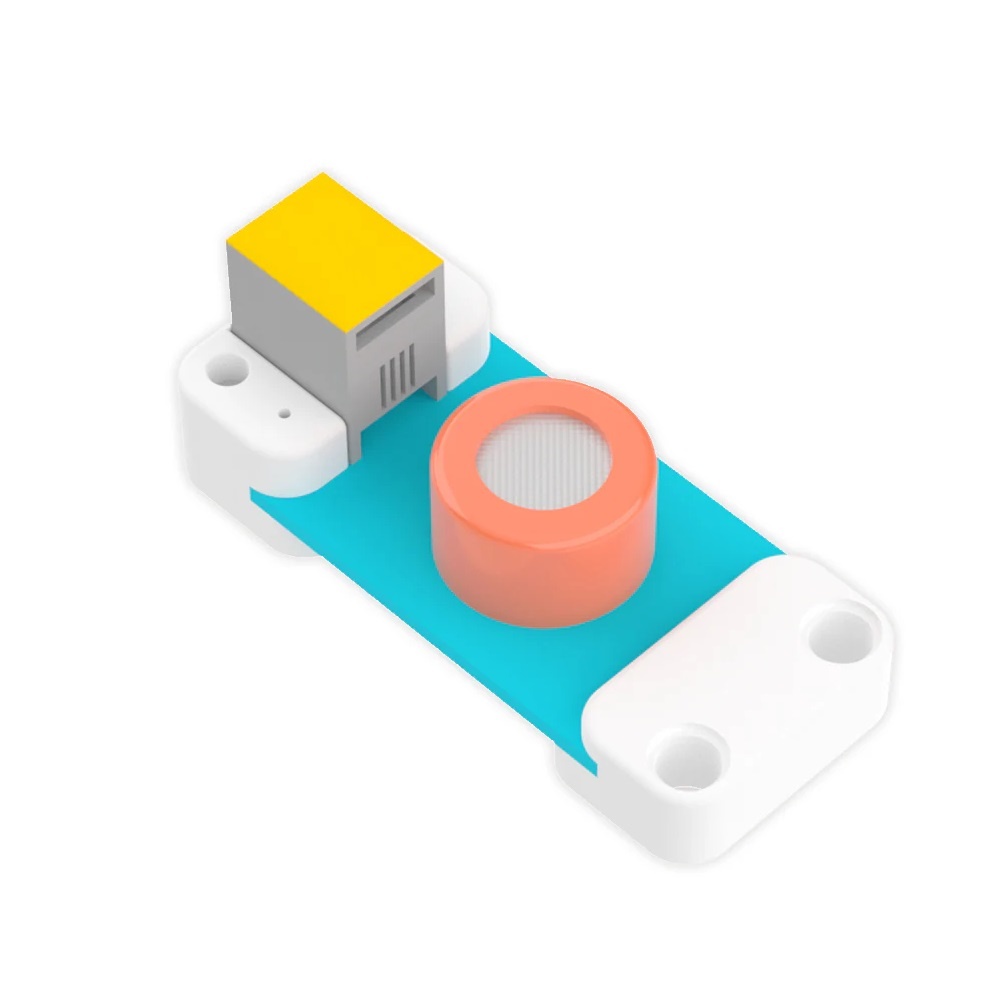

Сензор MQ3
Сензор MQ3
колко пари на алкохол има във въздуха
стойност, суров прочит
J1
виж в магазина →
J1 MQ3 - сензор за пари на алкохол (аналогов - само J1 или J2)
MQ3 не казва „толкова промила“ - дава суров прочит, който се мени с количеството пари. Единственото сравнимо нещо е посоката и скоростта на промяна.
B⚠ числата са примерни - у вас ще са други

С колко пада на минута

—0-та минута—1-ва минута—2-ра минута—3-та минута—5-та минутасуров прочит
Капка дезинфектант в затворена стайна temp., без течение.
Крива, която пада бързо и после се изравнява, е позната форма - същото прави изстиващата вода. Тук причината е друга физика, но формата на графиката е същата.
CБлоковете се строят по един

Кодът стъпка по стъпка

блокове

Блоковете на PlanetX и neZha са на английски (разширенията нямат български превод); вградените блокове на MakeCode са преведени.
D⚠ числата са примерни - направете си вашия опит

Кое изчезва най-бързо

—дезинфектант 70%—парфюм—оцет—водаспад за 2 минути
Една капка от всяка течност, измерено по еднакъв начин.
Резултатът обяснява и името на сензора: MQ3 е настроен най-вече за алкохолни пари, не е общ детектор за „миризма“. Затова водата и оцетът почти не мърдат стрелката.
За учителяИзпаряват ли се

Какво носи урокът

✅ Сигурно

  • MQ3 дава суров прочит, който расте с парите - НЕ е обърнат като CO2 сензора.
  • Скоростта на спада (наклонът), не отделното число, е съдържанието на урока.
  • Сензорът е избирателен към алкохол - вода и оцет почти не го задействат.

⚠ Внимание

  • Числата в дялове B и D са примерни.
  • Течение във въздуха разсейва парите по-бързо и разваля сравнението между опити.
  • Не доближавайте сензора до течността - директен контакт го поврежда.
