Бутон

Урок 3 от серията със Starter Kit · схемата и програмата се строят стъпка по стъпка

Цъкни кутията, за да започнеш

Какво ще ни е необходимо?

🧰 Starter комплектът в магазина

Част AКутията носи всичко - нищо не се купува отделно

Какво изваждаме от кутията

micro:bit × 1

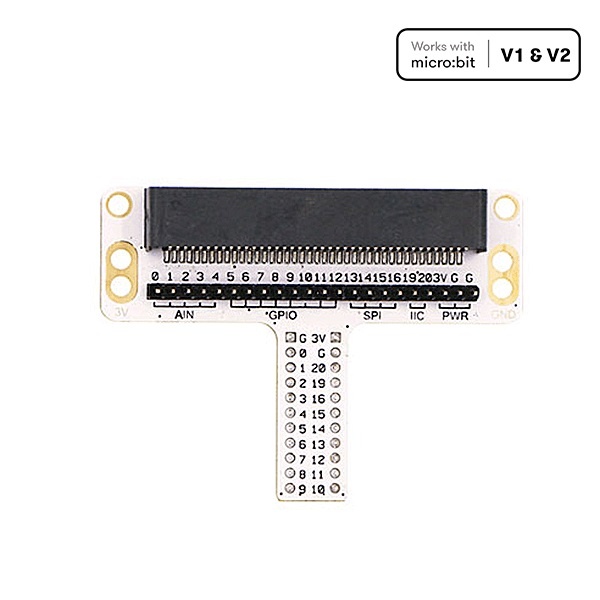

Платка-адаптер × 1
Макет × 1
Бутон × 1
Светодиод × 2

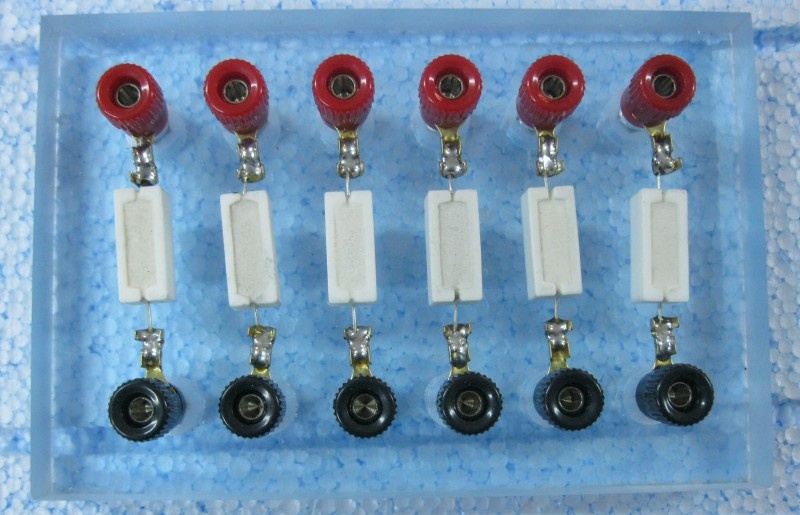

Резистор 100 Ω × 2
Проводници

⚙ Разширение НЕ се добавя. Блоковете за пиновете са вградени в MakeCode - отваряте нов проект и започвате.

Дребните части се губят. Дайте на всяка група подложка или капак от кутия - резисторите падат между чиновете и после урокът спира заради един резистор.

Част BПРИ ИЗКЛЮЧЕНО ЗАХРАНВАНЕ - първо схемата, после токът

Как се свързва на макета

Бутонът свързва P2 със GND. Двете лампички остават както в урок 1 - на P0 и P1, всяка през резистор.

⚠ Бутонът има четири крачета, но те са по двойки: срещуположните са свързани постоянно. Ако нищо не се случва, завъртете бутона на 90° - най-честата грешка при първия макет.

Макетът свързва дупките по редове - пет дупки в един ред са една точка. Двете дълги шини отстрани са захранването и вървят по цялата дължина. Ако това не е казано веднъж ясно, половината грешки идват оттам.

Част CТук се различаваме от инструкцията: програмата се СТРОИ, не се преписва

Кодът стъпка по стъпка

Всяка стъпка добавя по едно нещо и казва защо. Качвайте програмата СЛЕД всяка стъпка.

За учителяОрганизация на часа

Как върви часът

1. Първо схемата, после кодът. Част B се прави при ИЗКЛЮЧЕНО захранване. Проверете свързването, преди да включите - така грешката е безобидна.

2. Кодът - по един блок. Качвайте след всяка стъпка; детето вижда промяната, вместо да я приема на доверие.

3. „Не работи" почти винаги е схемата. Разхлабена жичка, обърнат светодиод, крак в грешен ред на макета. Кодът се проверява ВТОРИ.

4. Дръжте макета неподвижен. Жичките излизат от само себе си, ако платката се върти в ръцете.

Откъде е урокът

Схемата е по урок 02 от ръководството на ElecFreaks за micro:bit Starter Kit.

Кодът е наш. Оригиналната инструкция дава готовата програма наведнъж; тук тя се строи стъпка по стъпка, с обяснение защо се добавя всеки блок.

⚠ Блоковете за пиновете са на български - те са вградени в MakeCode. На английски остават само блоковете на пръстена (разширението neopixel няма превод).
